Каркасы для установки в стойки и шкафы 19'

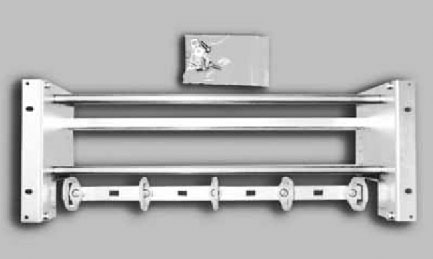

Несущая модулей 4U, PROFIL

• Несущая модулей 19"/4U с штангами PROFIL (межцентровое расстояние между штангами 95 мм).
• Предназначен для построения малогабаритных компактных распределительных устройств.
• С кроссировочными элементами.

Несущая модулей 4U

Данная несущая может использоваться специально для установки плинтов LSA PROFIL 2/8 х 3 abs. Несущая может устанавливаться как в стойки 19", так и в стойки метрического конструктива. Для применения в стойках установочным размером 515 мм перед монтажом следует перевернуть боковые уголки крепления.

• Боковые уголки крепления, шина фиксации кабеля и лицевая сторона: листовая сталь, оцинкованная.
• Штанги PROFIL: нержавеющая сталь.

Вид поставки: В сборе, для установки в стойку 19". Полезная длина штанги PROFIL: 431,8 мм.

Номер заказа	Максимальное оснащение
	Плинт LSA PROFIL 2/8 х a-b-s (шаг установки 30 мм)		Плинт LSA PROFIL 2/10 (шаг установки 25 мм)
	Кол-во плинтов	Кол-во каналов 2 Мбит/с	Кол-во плинтов	Кол-во пар
6690 1 371-00	14	56	16	160



Номер заказа	Наименование	Вес/ЕП	ЕП
6690 1 371-00	Несущая модулей 4U/7SU (с кроссировочными элементами).	2,700 кг	1 шт.

Несущая модулей 3U, PROFIL

• Несущая модулей 19"/3U с пггангами PROFIL (межцентровое расстояние между пггангами 95 мм).
• Предназначена для построения малогабаритных компактных распределительных устройств.

	Несущая модулей DATA Несущая модулей с боковыми частями Г-образной формы: Лицевая сторона: порошковое покрытие (RAL 7032), штанги PROFIL оцинкованные. Включая элементы крепления кабеля и перфорированную шину. Предназначена для установки в стойки 19". Вид поставки Монтажный комплект.

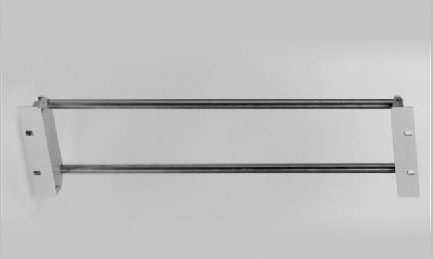

	Несущая модулей С1 Несущая модулей с боковыми частями Г-образной формы (пластмасса, усиленная стекловолокнам). Штанги PROFIL оцинкованные. Комплект заземления (номер заказа 6690 1 126-00) заказывается отдельно. Предназначена для установки в стойки 19". Вид поставки Быстро монтируемый монтажный комплект. Полезная длина штанг PROFIL для всех несущих: 431,8 мм.

Максимальное оснащение	66901300-00 DATA	66901125-00 С1
Плинты LSA-PROFIL 2/10	18	18
Плинты LSA-PROFIL 2/845	18	18
Плинты LSA-PROFIL 2/6x3	18	18
Плинты LSA-PROFIL NT	24	24
Плинты LSA-PROFIL 2/8x3	-	-
Оптические модули	-	-

Номер заказа	Наименование	Вес/ЕП	ЕП
6690 1 300-00	Несущая модулей DATA	2,000 кг	1 шт.
66901 125-00	Несущая модулей С1	0,350 кг	1 шт.

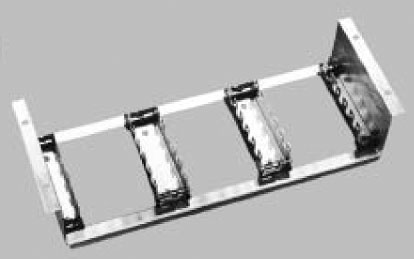

Несущая модулей 3U, LSA-PLUS

Несущая модулей для установки в стойку 19”, предусмотрена для монтажа плинтов LSA-PLUS/LSA PROFIL 2/10. Оснащена необходимым количеством кроссировочных направляющих.

Максимальная емкость: 150 пар. Материал: листовая сталь. Размеры: 19", 3U Комплект поставки
Одна несущая модулей (в сборе), без крепежного материала 19”.

Номер заказа	Наименование	Вес/ЕП	ЕП
6427 1 017-01	Несущая модулей 3U, LSA-PLUS	0,706 кг	1 шт.

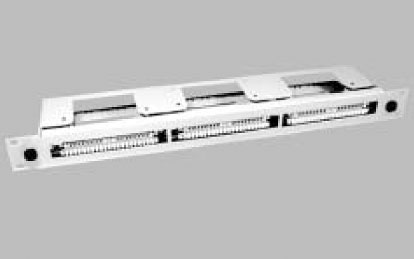

Несущая модулей 1U, PROFIL

Несущая модулей для установки в стойку 19я, предназначена для построения распределительных устройств малой емкости. Несущая модулей предусмотрена для установки трех плинтов LSA PROFIL 2/10.
Максимальная емкость: 30 пар. Цвет: RAL7032 Несущая: листовая сталь.

Штанги PROFIL: нержавеющая сталь. Размеры: 19", 1U.
Комплект поставки
Две несущих модулей без плинтов и крепежного материала

Номер заказа	Наименование	Вес/ЕП	ЕП
6974 1 003-08	Несущая модулей 1U, PROFIL	0,884 кг	2 шт.

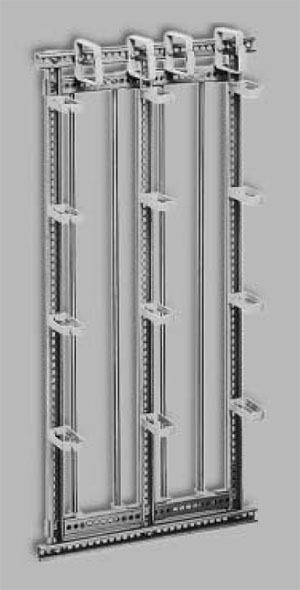

Каркас PROFIL

Предназначен для установки в стойку 19".

Двухрядное исполнение.

Необходимое количество кроссировочных колец.

Каркас: штампованная сталь П-образного профиля, гальваническое покрытие цинком и хроматирование.

Штанги PROFIL: нержавеющая сталь, 012 мм.

Комплект поставки: Каркас, в сборе, без крепежного материала.

Номер заказа	Наименование	Вес/ЕП	ЕП
6569 2 003-90	Каркас PROFIL, 6U, на 100 пар. Длина штанги: 125 мм. Глубина каркаса: 160 мм.	5,000 кг	1 шт.
6569 2 003-91	Каркас PROFIL, 12U, на 320 пар. Длина штанги: 400 мм. Глубина каркаса: 160 мм.	8,600 кг	1 шт.
6569 2 003-92	Каркас PROFIL, 18U, на 540 пар. Длина штанги: 675 мм. Глубина каркаса: 160 мм.	9,000 кг	1 шт.
6569 2 003-93	Каркас PROFIL, 24U, на 740 пар. Длина штанги: 925 мм. Глубина каркаса: 160 мм.	12,000 кг	1 шт.
6569 2 003-94	Каркас PROFIL, 42U, на 1380 пар. Длина штанги: 1725 мм. Глубина каркаса: 160 мм.	16,500 кг	1 шт.
