Основой стойки открытого типа является базовый каркас с двумя парами штанг PROFIL (межцентровое расстояние 95 мм). На штангах PROFIL устанавливаются модули подключения LSA PROFIL (плинты с нормально замкнутыми контактами LSA PROFIL 2/8 х a-b-s), а также другие модули подключения (например, для подключения коаксиальных и оптических кабелей). Стойки могут устанавливаться в ряд или «спина к спине», благодаря чему обеспечивается возможность построения кросса необходимой емкости и конфигурации.

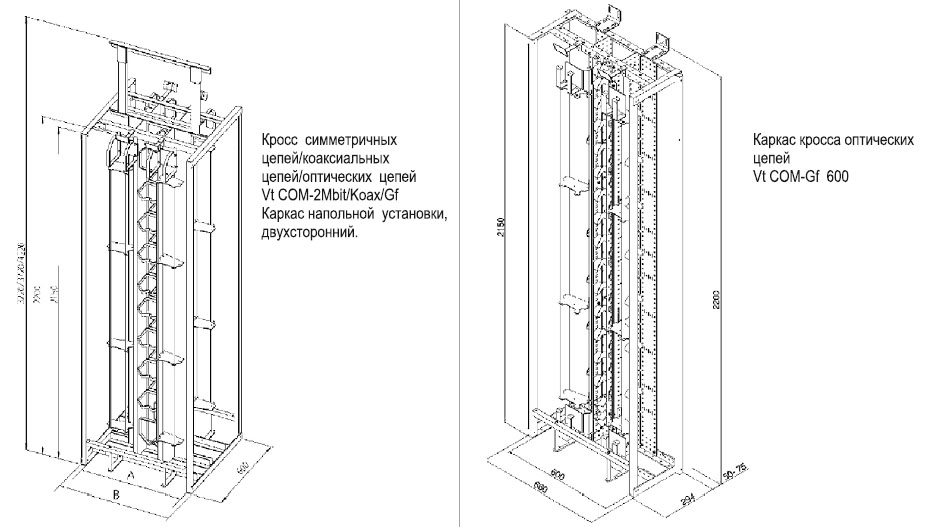

Базовая стойка полностью собрана и выполнена из горизонтальных шин- угольников и двух вертикальных перфорированных панелей Z-образной формы. На Z-образных панелях установлены две пары вертикальных штанг PROFIL, предназначенных для крепления компонентов подключения кабелей.
Z-образные панели предназначены для прокладки и фиксации кабелей с помощью входящих в комплект поставки кабельных стяжек. Между панелями Z- образной формы находятся кроссировочные кольца, предназначенные для кроссировки по вертикали и для транзитной кроссировки при установке стоек «спина к спнне». Узлы стойки имеют порошковое покрытие серого цвета RAL 7032 или же оцинкованы.
Штанги PROFIL и профильные держатели выполнены из нержавеющей стали. Все узлы стойки имеют единый потенциал заземления. Места для подключения шины заземления (сечение не менее 50 мм2 но меди) к кольцевому потенциаловыравнивающему проводнику расположены на верхней и нижней шинах каркаса.
Базовые каркасы стойки Vt Com могут быть выполнены в следующих вариантах:
настенно-напольный кросс (с расширением по бокам, крепление к стене и к полу);
напольный односторонний кросс (с расширением по бокам, крепление к полу и к потолку);
напольный двусторонний кросс (с расширением по бокам и «спина- спина», крепление к полу и к потолку).
Ёмкость подключения:
Емкость подключения зависит от длины штанг PROFIL и от установочных размеров по высоте применяемых плинтов и блоков подключения.
Ниже приведены примеры емкости подключения для плинтов LSA PROFIL (6971 1200-00,6971 1 201-00 и 6971 1 210-00). Имеется также пример емкости подключения для случая применения изделий с номером заказа 6971 1 221-00. Оптический кросс оснащается специальными направляющими, устанавливаемыми в отсеках ввода и кроссировки оптических кабелей.
Номер заказа | Емкость подключения | Вес/ЕП | |||
---|---|---|---|---|---|
С плинтами с н.з. контактами LSA PROFIL 2/8 х a-b-s (установочный размер 30 мм) | С плинтами с н.з. контактами LSA PROFIL 2/8 х a-b-s (установочный размер 30 мм) | ||||
Кол-во плинтов | Коп-во каналов 2 Мбит/с | Коп-во плинтов | Кол-во пар | ||
6971 1 200-00 | 2x52 | 2x208 | 2x64 | 2x640 | 45 кг |
Номер заказа | Наименование | Кол-во единиц для заказа | ||
---|---|---|---|---|
Стойка | Пристенная | Напольная односторонняя |
Напольная двусторонняя |
|
6971 1 200-00 | Vt COM-2Mbit/Koax/Gf-600 | 1 | 1 | 2 |
Принадлежности | ||||
6971 2210-00 | Торцевой комплект стойки (глубиной 300 мм | 1 | 1 | - |
6971 2 235-00 | Комплект защитных труб (шириной 600 мм). | 1 | 1 | 2 |
