Настенный распределительный шкаф V-WD
 |

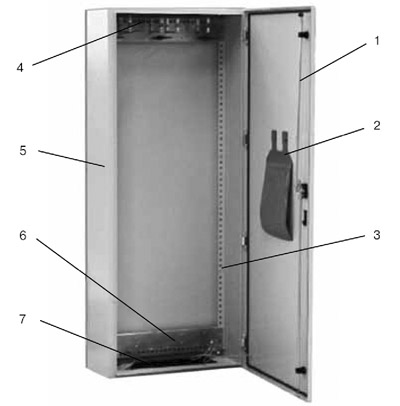

1 Дверь с запирающим механизмом |
Распределительные шкафы из листовой стали с монтажными хомутами (в один или два ряда) предназначены для установки плинтов LSA-PLUS емкостью до 1340 пар.
- Универсальная модульная распределительная система для двух- или четырехрядного размещения телекоммуникационных компонентов
- Корпус с закрытыми пластинами ввода кабеля сверху и снизу
- Дверь с поворотным запирающим механизмом (предусмотрена установка замка), навеска двери справа или слева
- Перфорированные шины с гайками для установки стандартных рам
- Верхняя монтажная шина с отверстиями для крепежа кабеля и кроссировочными кольцами
- Нижняя монтажная шина с отверстиями для крепежа кабеля и компонентами для заземления
- Карман для размещения документации (на магните)
- Класс защиты IP 54 по стандарту DIN 40050; IP 40 при применении щеточных вводов
- Распределительный шкаф предназначен для установки в закрытых помещениях
Материал:
Каркас: листовая сталь, порошковое напыление
Дверь: листовая сталь, порошковое напыление, резиновый уплотнитель
Монтажные шины: листовая сталь, оцинкованная
Запирающий механизм: пластик, черный
В шкафы могут быть установлены следующие распределительные каркасы:
- Рамы PROFIL (крепежный размер 95 мм, глубина рамы 90 мм)
- Рамы с монтажными хомутами (крепежный размер 95 мм, величина шага 25 мм, глубина кабельного отсека 70 мм)
- Рамы System для блоков коммутации типа 71
- Монтажные платы для оснащения индивидуальными монтажными группами
Пять стандартных размеров для установки индивидуальных монтажных групп соответствующего размера
Емкость
|
Корпус |
Рама PROFIL* |
Рама с монтажными |
Рама System ** |
Монтажное основание |
|---|---|---|---|---|---|
Размер |
Размеры |
Емкость (пар) |
полезная площадь, ВхШ вмм |
||
XS |
600x600x250 |
2x170 |
2x170 |
2x100 |
|
S |
900x600x250 |
2x290 |
2x290 |
2x200 |
50 x 500 |
м |
1200 х 600 x 250 |
2x410 |
2x410 |
2x300 |
и/или |
L |
1500 х 600 x 250 |
2x530 |
2x530 |
2x400 |
190 x 500 |
2М |
1200 х 1200 х250 |
4x410 |
4x410 |
4x300 |
|
Данные для расчета: |
|||||
Информация для заказа
Размер |
Описание |
Вес, кг |
Номер для заказа |
|---|---|---|---|
XS |
Корпус настенного шкафа XS (2 рядный) |
19,0 |
VOI-7079 1 610-00 |
|
Рама PROFIL для установки в корпусе XS |
2,0 |
VOI-70791 810-00 |
|
Рама с монтажными хомутами для установки в корпусе XS |
3,0 |
VOI-7079 1 820-00 |
|
Рама System для установки в корпусе XS |
2,1 |
VOI-7079 1 840-00 |
S |
S Корпус настенного шкафа S (2 рядный) |
27,0 |
VOI-7079 1 620-00 |
|
Рама PROFIL для установки в корпусе S |
3,1 |
VOI-7079 1 811-00 |
|
Рама с монтажными хомутами для установки в корпусе S |
5,0 |
VOI-7079 1 821-00 |
|
Рама System для установки в корпусе S |
3,5 |
VOI-7079 1 841-00 |
M |
М Корпус настенного шкафа М (2 рядный) |
34,0 |
VOI-7079 1 630-00 |
|
Рама PROFIL для установки в корпусе М |
4,6 |
VOI-7079 1 812-00 |
|
Рама с монтажными хомутами для установки в корпусе М |
6,4 |
VOI-7079 1 822-00 |
|
Рама System для установки в корпусе М |
5,1 |
VOI-7079 1 842-00 |
L |
L Корпус настенного шкафа L (2 рядный) |
42,0 |
VOI-70791 640-00 |
|
Рама PROFIL для установки в корпусе L |
6,0 |
VOI-7079 1 813-00 |
|
Рама с монтажными хомутами для установки в корпусе L |
8,6 |
VOI-70791 823-00 |
|
Рама System для установки в корпусе L |
8,9 |
VOI-7079 1 843-00 |
2М |
2М Корпус настенного шкафа 2М (4 рядный) |
62,0 |
VOI-70791 650-00 |
|
Рама PROFIL для установки в корпусе 2М |
9,2 |
2 xVOI-70791 812-00 |
|
Рама с монтажными хомутами для установки в корпусе 2М |
12,8 |
2 xVOI-7079 1 822-00 |
|
Рама System для установки в корпусе 2М |
10,2 |
2 xVOI-7079 1 842-00 |
Принадлежности
| Наименование | Номер для заказа |
|---|---|
Щеточный кабельный ввод |
VOI-7079 1 412-00 |
Монтажное освоение 600 х 190 мм |
VOI-70791 850-00 |
Монтажное освоение 600 х 50 мм |
VOI-7079 1 851-00 |
Замок ZN1,3 ключа |
5535 3 901-00 |
