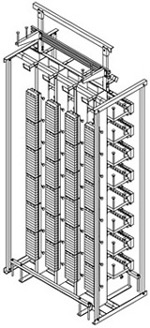

Кросс-стойка КСДО-4-PC
- плинт |

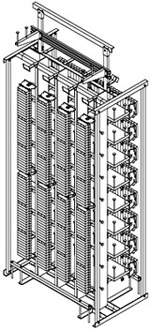

Кросс-стойка КСДО-4-ХМ
- плинт |

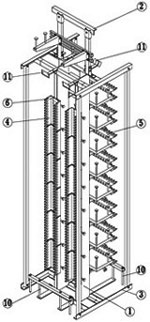

КСДО-2ХМ |

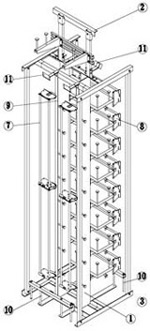

КСДО-2РС |
Кросс-стойки КСДО выполнены по традиционной схеме расположения линейной (вертикальные ряды) и станционной (горизонтальные ряды) сторон и рассчитаны
для установки 10-парных плинтов на линейной стороне и 8-парных на станционной, однако допускают техническую возможность применения всех 10-парных или всех
8-парных плинтов.
Кросс-стойки КСДО выпускаются в исполнениях:
а) по количеству вертикальных рядов:
- двухрядными – исп. КСДО-2;
- четырехрядными – исп. КСДО-4;
б) под варианты установочных компонентов:
- с монтажными хомутами под плинты LSA PLUS-исп. - ХМ;
- со стержневыми рамками под плинты LSA PROFIL исп. - РС.
| Емкость кросс-стоек, максимальная |
| Тип |
Емкость, пар |
| Кросс-стойки |
Линейная сторона |
Станционная сторона |
| КСДО-2 |
1200 (плинты 2/10) |
1024 (2/8) или 1280 (2/10) |
| КСДО-4 |
2400 (плинты 2/10) |
2048 (2/8) или 2560 (2/10) |
Все варианты стоек являются базовыми конструкциями для составления кроссов
с четным количеством вертикальных рядов:
от 2 до 40 рядов при выполнении кроссировки проводами с оболочкой Ø 0,9 мм
(жила Ø 0,4 мм), т.е.
- на линейной стороне – до 24 000 пар (плинт 2/10);
- на станционной стороне – до 20 480 пар (плинт 2/8).
от 2 до 26 рядов при выполнении кроссировки проводами с оболочкой Ø 1,1 мм
(жила Ø 0,5 мм), т.е.
- на линейной стороне – до 15 600 пар (плинт 2/10);
- на станционной стороне – до 13 312 пар (плинт 2/8).
Все части каркасов стоек выполнены из стальных профилированных деталей с цинковым или полимерным покрытием цвета RAL 7032. Монтажные хомуты и стержни под установку плинтов выполнены из нержавеющей стали.
Все металлические детали стойки находятся под единым потенциалом заземления, точки подсоединения внешнего провода заземления (с рекомендуемым минимальным сечением – 50 мм2 по меди)
предусмотрены на верхних и нижних каркасных уголках.
| Комплектность поставки |
Исполнение кросс-стоек |
| Наименование |
Поз. |
Обозначение |
КСДО
2-ХМ |
КСДО
2-РС |
КСДО
4-ХМ |
КСДО
4-РС |
Кросс-стойка КСДО-2
(базовый каркас) |
1
|
КСДО-2-00.00
|
1
|
1
|
-
|
-
|
Кросс-стойка КСДО-4
(базовый каркас) |
1 |
КСДО-4-00.00 |
- |
- |
1 |
1 |
Крепление к потолку
или к кабельросту |
2 |
КСДО-2-КК |
1 |
1 |
- |
- |
Крепление к потолку
или к кабельросту |
2 |
КСДО-4-КК |
- |
- |
1 |
1 |
Обрамление
боковое |
3 |
КСДО-ОБ |
2 шт. на кросс |
Хомут
монтажный
типа 2/10-25 |
4 |
6442 3 250-11 |
12 |
- |
24 |
- |
Хомут монтажный
типа 2/8-25
или (2/10-25) |
5 |
6441 3 250-17
(6442 3 250-17) |
8
(8) |
- |
16
(16) |
- |
Рамка стержневая
РС-10/33 |
7 |
КСЦ-01.00.00 |
4 |
- |
8 |
- |
Рамка стержневая
РС-8/17 |
8
|
КСДО-01.00.00
|
8
|
-
|
16
|
-
|
Кант защитный
К-30/2070 |
9
|
-
|
2
|
-
|
4
|
-
|
Набор крепежа для
монтажных хомутов |
-
|
-
|
1
|
-
|
2
|
-
|
| Документация |
На кросс |
Компоненты
фирмы «Krone» |
По спецификации заказа |
- Стойки поставляются в разобранном виде.
- В комплект поставки базового каркаса поз.1 каждой стойки входят следующие сборочные узлы и компоненты:
- ограждение нижнее – поз. 10 (на обе стороны);
- кронштейны с карманами – поз. 11 для табличек маркировки рядов (на обе стороны);
- комплект соединительный КСЦ-КС – для подсоединения к соседним стойкам или боковых обрамлений;
- комплект дюбельный КСЦ-КД – для крепления к полу;
- набор крепежный соединительный КСДО-НКС – для крепления планок.
Условное обозначение металлоконструкции кросса при заказе:
| Кросс КСДО |
ХХ |
YY |
| шифр кросса
|
количество вертикальных рядов
на линейной стороне (определяется
расчетом по проектной емкости)
|
тип держателей компонентов
ХМ - хомуты монтажные под плинты LSA-PLUS,
PC – рамки стержневые под плинты LSA-PROFIL)
|
- Условия составления и поставки заказов:
1. Количество вертикальных рядов должно быть четным.
2. Кроссы с четырехкратным количеством рядов формируются из кросс-стоек КСДО-4;
кроссы с промежуточным четным количеством рядов – с добавлением одной кросс-стойки КСДО-2.
3. Поставка кросс-стоек с другими вариантами монтажных хомутов (например, все – под плинты на 10 пар
или на 8 пар) – по запросу.
4. Кроссы комплектуются всеми необходимыми компонентами производства фирмы «Krone»
5. При необходимости ввода на кросс соединительных линий сети Е1 – проконсультируйтесь с нами.

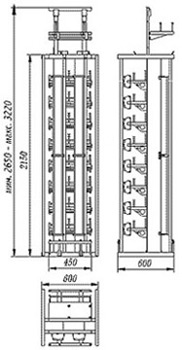

КСДО-02-РС |

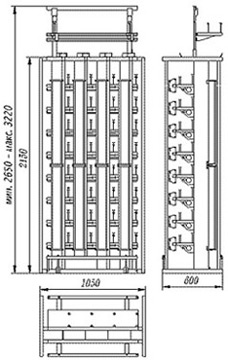

КСДО-04-РС |

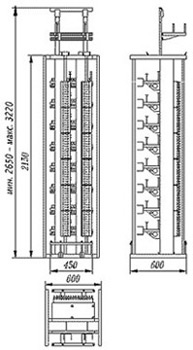

КСДО-02-ХМ |

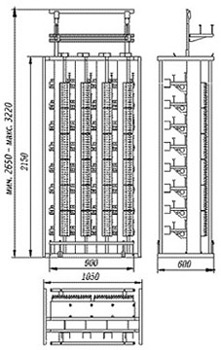

КСДО-04-ХМ |
|
