Стойки универсальные распределительные СУ1 и СУ2

В качестве оборудования кроссовой коммутации в системах передачи сигналов на сетях связи

Технические данные и особенности
кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA
Стойка СУ1/20
- плинт
кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA
Стойка СУ2/20
- плинт

Стойки СУ выпускаются в следующих типоразмерах:
- однорядные высотой 2000 мм - СУ1/20;
- однорядные высотой 2300 мм - СУ1/23;
- двухрядные высотой 2000 мм - СУ2/20;
- двухрядные высотой 2300 мм - СУ2/23.

Стойки СУ представляют один (СУ1) или два (СУ2) вертикальных кабельных канала
с конструктивными элементами для прокладки кабелей и кросспроводов и установочными плоскостями для крепления рядных держателей коммутационных компонентов производства фирмы «Krone».

Стойки СУ характеризует:

  • модульное исполнение конструкций;
  • возможность размещения свободно стоящими, «спина к спине» или пристенно;
  • построение в ряды;
  • подвод кабеля сверху и/или снизу;
  • коммутация вдоль ряда с двух сторон плинтов;
  • коммутация со стойками, расположенными по бокам и сзади;
  • совместное размещение плинтов емкостью 10х2 и 8х2 в ряду, а на стержнях системы «Krone» также плинтов 2/8 abs.

Стойки универсальные поставляются в вариантах сборки С1…С5 на месте монтажа. Основные размеры приведены на рис.1-5.

Стойки в вариантах поставки С1 и С2 (без задних кабельспусков) применимы для подключения многопарных кабелей общей емкостью до 750 пар на вертикальный ряд.

Стойки в вариантах поставки С3, С4 и С5 (с задними кабельспусками) – для систем с емкостью
до 1000 пар на вертикальный ряд и для подключения кабелей цифровых систем передачи.

Емкость общей (верхней и нижней) горизонтальной кроссировки:

  • 2400 пар проводами Ø 0,9 мм (жила Ø 0,4 мм);
  • 1400 пар проводами Ø 1,1 мм (жила Ø 0,5 мм).

Емкость стоек в зависимости от системы компонентов, виды системных держателей
компонентов и их условные обозначения - см. таблицу.



Установочные компоненты Шаг установки, мм Емкость стойки* Обозначение компонентов держателей (вид держателей)
СУ-1/20 СУ-2/20 СУ-1/23 СУ-2/23
Кол-во пар СУ-1/20 СУ-2/20 СУ-1/23 СУ-2/23
Плинты LSA PLUS
10х2 (8х2)
фирмы «Krone»
22,5 740 (592) 1480 (1184) 880 (704) 1760 (1408) УК1 УК1 УК3 УК3
(уголки «Krone»)
Плинты LSA PROFIL
10х2 (8х2)
фирмы «Krone»
22,5 740 (592) 1480 (1184) -//- СК1 СК1 -//- -//-
25 660 (528) 1320 (1056) (стержни «Krone») (выпускается
только с уголками)
Плинты LSA PROFIL
2/8 abs
фирмы «Krone»
  Кол-во трактов «прием-передача»
30 208 416 -//- СК1 СК1 -//-
(стержни «Krone»)

*В скобках указана емкость стоек с плинтами 8х2.

  • Стойки выполнены из профилированной листовой стали и имеют полимерное покрытие цвета RAL 7022.
  • Все металлические части стойки имеют одинаковый потенциал заземления. Места подсоединения внешнего провода заземления (с рекомендуюемым минимальным сечением – 50 мм2 из меди) предусмотрены на верхних
    и нижних планках каркаса.



кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA
Стержень «Krone»
кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA
Уголок «Krone»

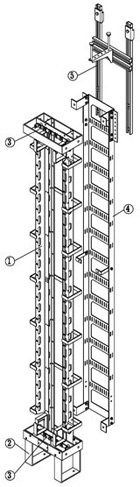

Комплектность поставки стоек СУ1/20 и СУ2/20
Наименование Поз. Обозначение Кол-во Вариант сборки
кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA
Стойка СУ1/20
СУ1 СУ2
Стойка СУ1/20 1 СУ1/200-01.00 1 - С1-С5
Стойка СУ2/20 - СУ2/200-01.00 - 1 С1-С5
Опоры (комплект) 2 СУ1/200-00.00.03 1 1 С1-С5
Шины заземления 3 СУ1/200-00.00.04 2 4 С1-С5
Кабель спуск 4 СУ1/200-02.00.00 1 2 С3-С5
Проставка 5 СУ1/200-09.00.00 1 - С2; С4
Проставка - СУ2/200-04.00.00 - 1 С2; С4
Проставка - СУ2/200-07.00.00 1 - С5
Крепление пристенное - СУ-КП.00 1 1 С1; С3
Комплект дюбельный - КСЦ-КД.00 1 1 С1-С5
Провода заземления - СУ1/200-00.01.00 4 8 С1-С5
Комплект держателей*
«Уголки Krone»
- КД УК1 (t=22.5 мм) 1 2 С1-С5
Комплект держателей*
«Стержень Krone»
- КДСК 1 2 С1-С5
Документация На стойку

*Комплекты держателей – по выбору.

Условия поставки заказа:

  • Стойки поставляются в частично разобранном виде.
  • Обобщенное условное обозначение заказа стойки с комплектом держателей (пример).

Условное обозначение:

Стойка СУ 1 20 С1 УК1
шифр стойки тип стойки
1 – однорядная
2 – двухрядная
высота каркаса (20) вариант сборки стойки
(см. рис. 1-5)
вид держателя

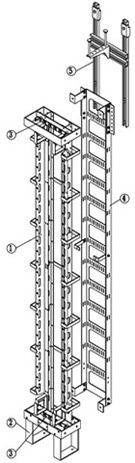

Комплектность поставки стоек СУ1/23 и СУ2/23
Наименование Поз. Обозначение Кол-во Вариант сборки кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA
СУ1 СУ2
Стойка СУ1/23 1 СУ1/230-01.00.00 1 - С1-С5
Стойка СУ2/23 - СУ2/230-01.00 - 1 С1-С5
Опоры (комплект) 2 СУ1/200-00.00.03 1 1 С1-С5
Шины заземления 3 СУ1/200-00.00.04 2 4 С1-С5
Кабель спуск 4 СУ1/230-02.00.00 1 2 С3-С5
Проставка 5 СУ1/200-09.00.00 1 - С2; С4
Проставка - СУ2/200-04.00.00 - 1 С2; С4
Проставка - СУ2/200-07.00.00 1 - С5
Крепление пристенное - СУ-КП.00 1 1 С1; С3
Комплект дюбельный - КСЦ-КД.00 1 1 С1-С5
Провода заземления - СУ1/200-00.01.00 4 8 С1-С5
Комплект держателей
«Уголки Krone»
- КД УК3 (t=22.5 мм) 1 2 С1-С5
Документация

На стойку

Условия поставки заказа:

  • Стойки поставляются в частично разобранном виде.
  • Обобщенное условное обозначение заказа стойки с комплектом держателей (пример).

Условное обозначение:

Стойка СУ 1 23 С1 УК3
шифр стойки тип стойки
1 – однорядная
2 – двухрядная
высота каркаса (23) вариант сборки стойки*
(см. рис. 1-5)
вид держателя

*Варианты сборки С2-С5 поставляются по запросу.



кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA
Сборка С1
Стойка с верхним креплением к стене
Сборка С2
Стойка с приставкой до кабельроста H=2,6 м и кронштейнами
для дополнительного кабельроста



кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA

Сборка С3
Стойка с кабельспуском
и верхним креплением к стене

Сборка С4
Стойка с кабельспуском, проставкой
до кабельроста Н=2,6 м
и кронштейнами для
дополнительного кабельроста

Сборка С5
Стойка с кабельспуском, проставкой
до кабельроста Н=2,6 м
и кронштейнами для
привязки спускаемых кабелей
