Напольные и пристенные стойки, свободностоящие двусторонние каркасы
Главный кросс СОМ 91-2
 |
1 Кросс |
Размеры соответствуют стандарту ETSI
- Компактная конструкция, обеспечивающая высокую плотность монтажа.
- Гибкость в направлении вертикаль/вертикаль.
- Пригодность для всех узлов коммутации фирмы KRONE (симметричные, коаксиальные, оптические).
- Поставка: в разобранном виде.
Кросс предназначен для установки 10-парных плинтов LSA PROFIL на станционной и линейной сторонах (возможно переоборудование на 8-парные профильные плинты).
В каркасе этого типа установочные места плинтов линейной и станционной сторон размещаются друг над другом на жесткой раме PROFIL. Такое расположение позволяет выполнять кроссировку в пределах одного ряда.
Стандартное исполнение каркаса предусматривается с двумя вертикальными рядами, с расстоянием между рядами 250 мм. Каркасы кросса СОМ выполнены из стальных профилей, имеющих порошковое лакокрасочное покрытие (цвет серый, RAL 7032), жесткие рамы PROFIL выполнены из нержавеющей стали. Все части каркаса, рамы PROFIL и принадлежности каркаса имеют общий потенциал заземления.
Места подключения проводника заземления (минимальное сечение по меди 50 мм2) от кольцевой шины заземления расположены на верхней и нижней шинах каркаса.
Емкость подключения каркаса кросса составляет 1200пар (2 х 600 пар) для станционной и линейной сторон. Могут быть образованы кроссовые ряды любой длины, при условии, что кроссировочная емкость горизонтальной подводки проводов не превысит примерно 3200 пар (при диаметре кроссировочного провода 0,9 мм), а вертикальной 1300 пар (при диаметре кроссировочного провода 0,9 мм).

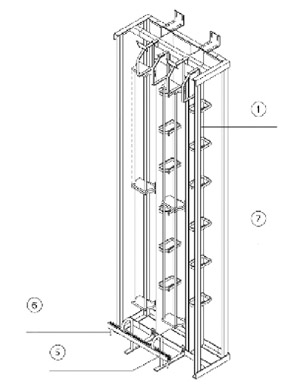

Кросс СОМ 91-2 может быть сконфигурирован в виде следующих конструктивных вариантов
- Пристенный кросс (напольный кросс с креплением к стене, см. рисунок).
- Напольный кросс односторонний (установленный с доступом со всех сторон кросс, с креплением к потолку).
- Напольный кросс двусторонний (установленный «спина к спине» кросс, с доступом со всех сторон, с креплением к потолку).
| Номер заказа | Поз. | Наименование | Кол-во при заказе | ||
|---|---|---|---|---|---|
| Узлы кросса | Пристенный каркас, 2 ряда | Напольный каркас одностор., 2 ряда | Напольный каркас двустар., 2 ряда | ||
| 6971 1023-00 | 1 1) | Кросс HVt СОМ 91-2 | 1 | 1 | 2 |
| 1) В комплект поставки кросса входят следующие узлы и отдельные элементы: рамы PROFIL F10, комплект крепления к стене (для несущей стены), комплект крепления к полу (для стационарного пола), комплект ввода кабелей, комплект крепления кабелей, кроссированные кольца, комплект для вертикального ряда, комплект крепежа, маркировочная табличка кросса HVt СОМ 91-2, пластина для подключения шины выравнивания потенциала | |||||
| Номер заказа | Поз. | Наименование | Кол-во при заказе | ||
|---|---|---|---|---|---|
| Принадлежности | Пристенный кросс, односторонний, 2-рядный | Напольный кросс, односторонний, 2-рядный | Напольный кросс, двухсторонний, 2-рядный | ||
| 6971 2 412-10 | 2 | Направляющая для кроссировочных проводов, для сквозной кроссировки. | - | - | 2 |
| 69712420-00 | 3 | Крепеж для соединения «спина к спине». | - | - | 1 |
| 69712 263-01 | 4 | Узел крепления к потолку 2-рядный, высота 1500 мм. | - | 1 | 1 |
| 69712 223-00 | 5 2) | Комплект труб-ограничителей 2-рядный. | 1 | 1 | 2 |
| 69712 202-00 | 7 3) | Комплект окончания каркаса. | 1 | 1 | 2 |
|
2) Применяется при необходимости. 3) Использует»! при необходимости для окончания ряда кроссовых стоек |
|||||

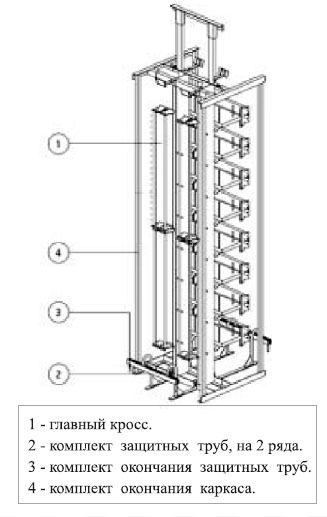

Главный кросс СОМ 80-2
Этот тип кросса предназначен для установки 8-парных плинтов LSA PROFIL на станционной стороне и 10-парных плинтов LSA PROFIL на линейной стороне (возможно переоборудование каждой стороны на 8-парные или на 10-парные шшнты). В кроссе установочные места плинтов линейной стороны расположены вертикально, а станционной стороны горизонтально, на стационарной профильной раме. Стандартное исполнение кросса предусматривается с расстоянием между рядами 225 мм, с двумя или четырьмя вертикальными рядами. Каркасы кросса СОМ выполнены из стальных профилей, имеющих порошковое лакокрасочное покрытие (цвет серый, RAL 7032) и стальных оцинкованных профилей, рамы PROFIL выполнены из нержавеющей стали. Все части кросса, рамы PROFIL и принадлежности кросса имеют общий потенциал заземления.
Места подключения проводника заземления (минимальное сечение по меди 50 мм2) от кольцевой шины заземления расположены на верхней и нижней частях каркаса.
Кросс типа СОМ 80-2 может быть сконфигурирован в следующих конструктивных вариантах.
Напольный кросс двусторонний (с доступом со всех сторон, с креплением к потолку, см. рисунок).
Поставка: в несмонтированном виде.

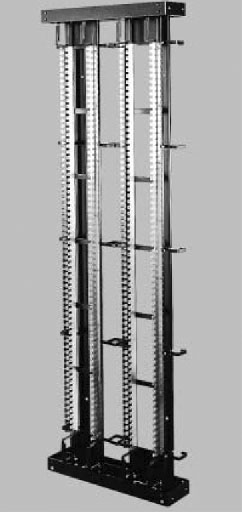

Распределительный каркас типа 108A
Распределительный каркас модульной конструкции предназначен для непосредственной установки на него плинтов LS А PLUS и/или LSAPROFIL типоряда 2.
Установочный размер под плинты составляет 95 мм (в состоянии поставки), однако без труда может быть переустановлен на 75 мм (под плинты емкостью 8 пар).
- Емкость: 690пар (одинряд) или 1380 пар (дваряда).
- Возможности установки: напольная установка (односторонняя или «спина к спине») или настенная установка (боковые, фронтальные и задние конструктивные узлы поставляются по запросу).
- Два каркаса могут быть скреплены друг с другом болтами (не входят в комплект поставки).
- При установке в ряд рекомендуется соблюдать ограничение по емкости 5000 пар (учитывать емкость кроссировки).
- Установлено достаточное количество кроссировочных колец по вертикали и по горизонтали.
Материал Каркас из листовой стали, цвет: черный (RAL 9011).
Вид поставки Каркас в полностью собранном виде, без крепежа для настенного монтажа
| Номер заказа | Наименование | Вес/ЕП | ЕП |
|---|---|---|---|
| 6420 1 013-00 | Распределительный каркас типа 108А (двухрядный). Размеры: 2004 х 570 х 150 мм (В х ШхГ). | 29 кг | 1 шт. |
| 6420 1 050-00 | Распределительный каркас типа 108А (однорядный). Размеры: 2004 х 285 х 150 мм (В х ШхП- | 16 кг | 1 шт. |
