Напольный распределительный шкаф V-SD
 |

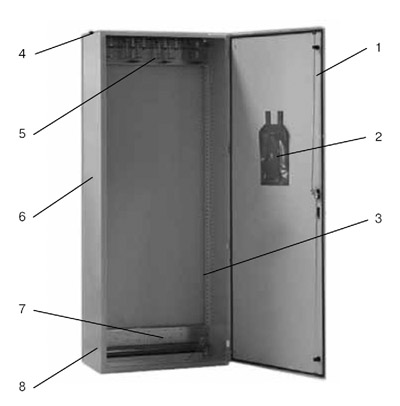

1 Дверь с запирающим механизмом |
Универсальная модульная распределительная система для двух или четырехрядного размещения телекоммуникационных компонентов
- Корпус с составными крышей и основанием, кабельные вводы с резиновыми уплотнителями
- Возможен ввод кабеля сверху и снизу
- Дверь с поворотным запирающим механизмом (предусмотрена установка замка), навеска двери справа или слева
- Перфорированные шины с гайками для установки стандартных рам
- Верхняя монтажная шина с отверстиями для крепежа кабеля и кроссировочными кольцами
- Нижняя монтажная шина с отверстиями для крепежа кабеля и компонентами для заземления
- Карман для размещения документации (на
- магните)
- Класс защиты IP 40 по стандарту DIN 40050. Распределительный шкаф предназначен для установки в закрытых помещениях
- Цвет: светло-серый, аналогично RAL7035
Материал:
Каркас: листовая сталь, порошковое напыление
Дверь: листовая сталь, порошковое напыление, резиновый уплотнитель
Монтажные шины: листовая сталь, оцинкованная
Запирающий механизм: пластик, черный
В шкафы могут быть установлены следующие распределительные каркасы:
- Рамы PROFIL (крепежный размер 95 мм, глубина рамы 110 мм)
- Рамы с монтажными хомутами (крепежный размер 95 мм, величина шага 25 мм, глубина кабельного отсека 90 мм)
- Рамы System для блоков коммутации типа 71
- Монтажные платы для оснащения индивидуальными монтажными группами
Стандартные размеры для установки индивидуальных монтажных групп соответствующего размера
Емкость
|
Корпус |
Рама PROFIL* |
Рама с монтажными |
Рама System ** |
Монтажное основание |
|---|---|---|---|---|---|
Размер |
Размеры ВхШх Г в мм |
Емкость (пар) |
полезная площадь, ВхШвмм |
||
XL |
2000 х 600 x 400 |
2x690 |
3x690 |
2x500 |
50 x 500 |
XXL |
2000 х 800 x 400 |
3x690 |
3x690 |
3x500 |
и/или |
2XL |
2000 х 1200 х400 |
4x690 |
4x690 |
4x500 |
190 x 500 |
Данные для расчета: |
|||||
Информация для заказа
Размер |
Описание |
Вес, кг |
Номер для заказа |
|---|---|---|---|
XL |
Корпус напольного шкафа XL(2-xpnflHbM) |
70,0 |
VOI-7079 1 760-00 |
|
Рама PROFIL для установки в корпусе XL. |
8,8 |
VOI-7079 1 814-00 |
|
Рама с монтажными хомутами для установки в каркасе XL. |
12,8 |
VOI-7079 1 824-00 |
|
Рама System для установки в корпусе XL. |
14,4 |
VOI-7079 1 844-00 |
|
Монтажное основание 600 х 200 мм. |
|
VOI-7079 1 850-00 |
|
Комплект монтажной панели 600 х 50 мм. |
|
VOI-7079 1 851-00 |
|
Цоколь XL, высота 100 мм. |
|
VOI-7079 1 426-00 |
XXL |
Корпус напольного шкафа XXL (3-хрядный) |
85,0 |
VOI-7079 1 770-00 |
|
Рама PROFIL для установки в корпусе XXL. |
12,2 |
VOI-7079 1 815-00 |
|
Рама с монтажными хомутами для установки в каркасе XXL. |
23,0 |
VOI-7079 1 825-00 |
|
Рама System для установки в корпусе XXL. |
22,5 |
VOI-7079 1 845-00 |
|
Монтажное основание 800 х 200 мм. |
|
VOI-7079 1 855-00 |
|
Монтажное основание 800 х 50 мм. |
|
VOI-7079 1 856-00 |
|
Цоколь XXL, высота 100 мм. |
|
VOI-7079 1 428-00 |
2XL |
Корпус напольного шкафа 2XL (4-хрядный) |
132,0 |
VOI-7079 1 780-00 |
|
Рама PROFIL для установки в корпусе 2XL. |
17,6 |
2 х VOI-7079 1 814-00 |
|
Рама с монтажными хомутами для установки в каркасе 2XL. |
25,6 |
2 xVOI-7079 1 824-00 |
|
Рама System для установки в корпусе 2XL. |
28,8 |
2 х VOI-7079 1 844-00 |
|
Монтажное основание 600 х 200 мм. |
|
VOI-7079 1 850-00 |
|
Монтажное основание 600 х 50 мм. |
|
VOI-70791 851-00 |
|
Цоколь 2XL, высота 100 мм. |
|
VOI-7079 1 427-00 |
Принадлежности
Наименование |
ЕП |
Номер для заказа |
|---|---|---|
Регулируемые ножки. |
4 шт. |
VOI-7079 1 470-00 |
Замок ZN1,3 ключа. |
1 шт. |
5535 3 901-00 |
