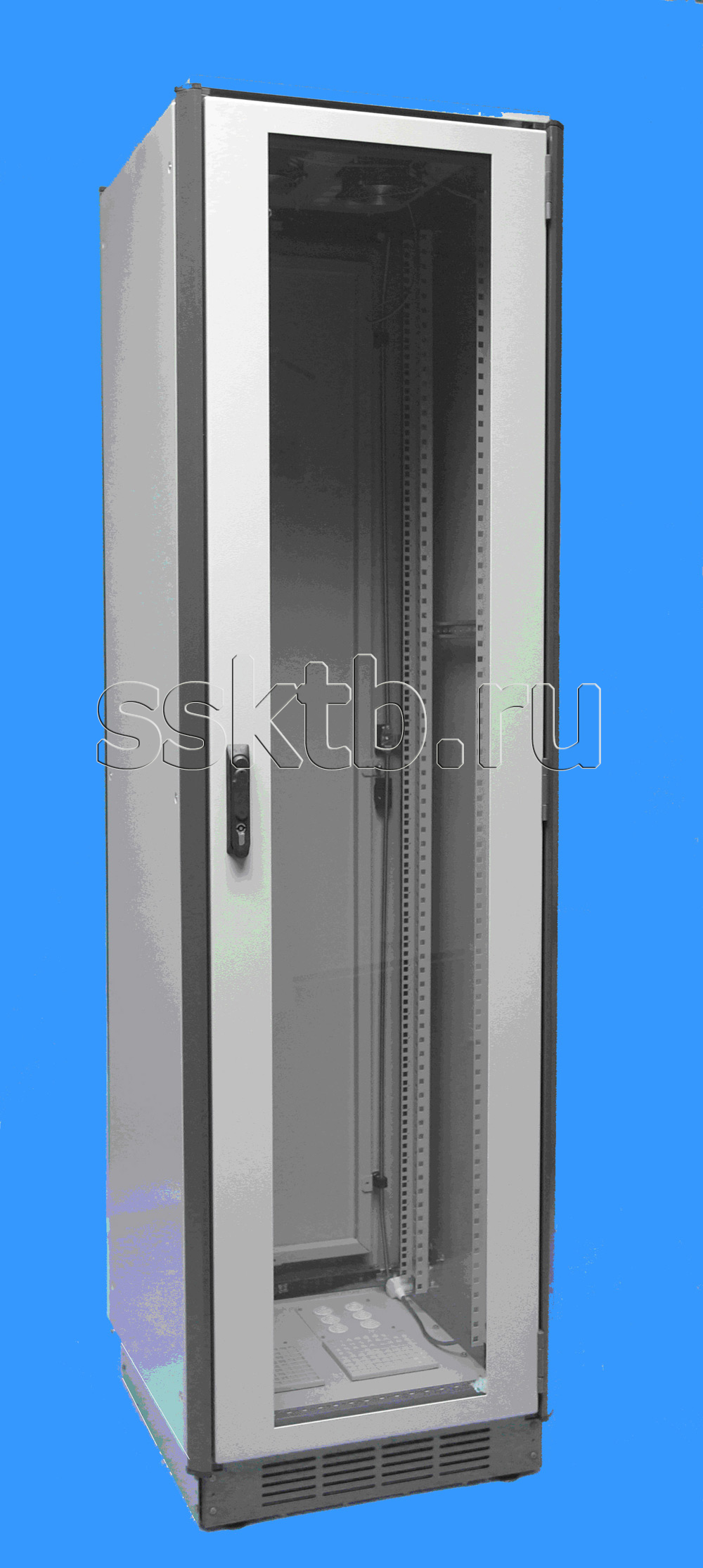

Телекоммуникационный
шкаф
ШТК |
Чертеж ШТК |
- Шкаф имеет разборную каркасную конструкцию.
Стандартно шкафы сзади и спереди комплектуются двумя видами дверей: металлической и стеклянной (стекло «Триплекс»). Все двери оборудованы замком с запором в трех точках и поворотной ручкой. Двери имеют как правую, так и левую навеску. Возможна комплектация вместо одной двери металлической панелью.

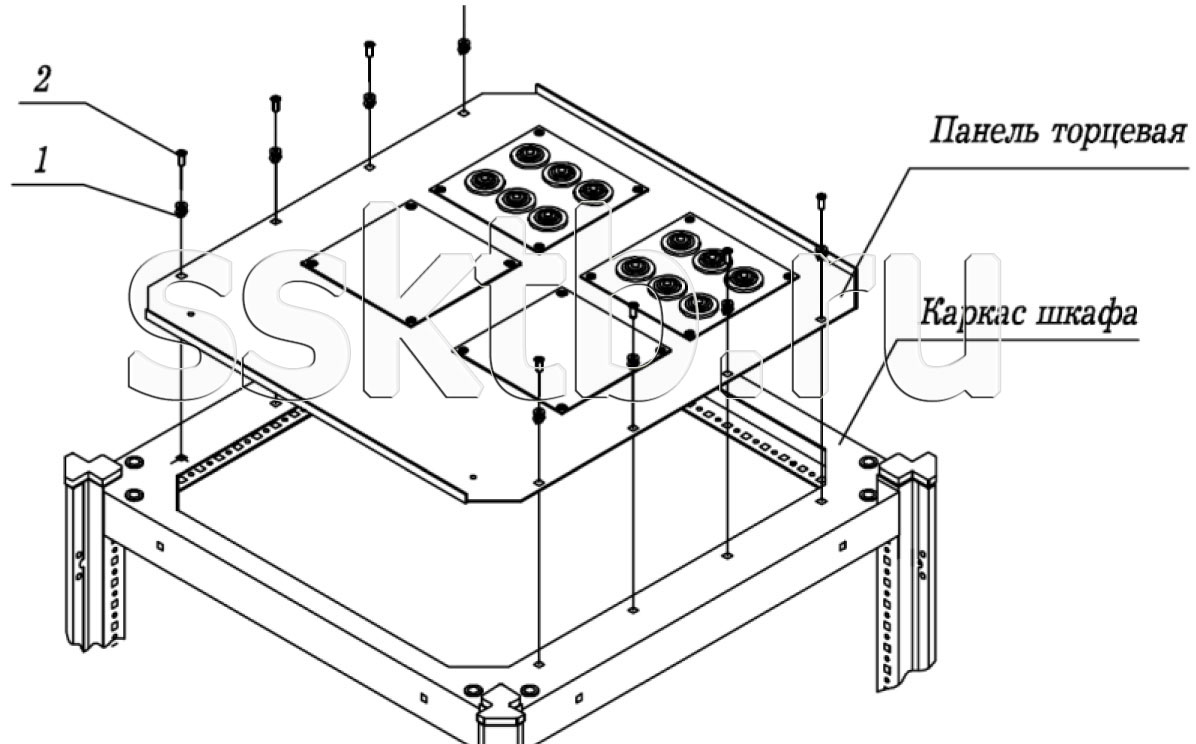

- Установка вентиляционной системы СВ-Р возможна при комплектации шкафа панелью торцовой в основании и крыше.
В шкафах глубиной 600 мм можно установить до 2-х вентиляторов, в шкафах глубиной 800 можно установить до 4-х вентиляторов.
- Шкаф комплектуется винтовыми опорами. Также возможна установка шкафа на цоколь высотой 100 мм или 200 мм.
- Варианты размещения шкафов в помещениях:
- свободно стоящими, с круговым доступом;
- в ряд;
- к стене;
- «спина к спине».
- Степень защиты IP30.
Типоразмер шкафа
(базового каркаса) |
Количество посадочных единиц |
Габаритные размеры, мм |
Масса***
изделия,
не более, кг |
| U** |
SU** |
Ширина
Ш |
Глубина
Г |
Высота (без
цоколя) В |
ШTК-6612 |
24 |
43 |
600 |
600 |
1200 |
70 |
ШTК-6812 |
24 |
43 |
600 |
800 |
1200 |
76 |
ШTК-8612 |
24 |
43 |
800 |
600 |
1200 |
76 |
ШTК-6812 |
24 |
43 |
800 |
800 |
1200 |
82 |
| ШTК-6616 |
33 |
59 |
600 |
600 |
1600 |
82 |
| ШTК-6816 |
33 |
59 |
600 |
800 |
1600 |
88 |
| ШTК-8616 |
33 |
59 |
800 |
600 |
1600 |
88 |
| ШTК-8816 |
33 |
59 |
800 |
800 |
1600 |
96 |
| ШTК-6618 |
37 |
67 |
600 |
600 |
1800 |
86 |
| ШTК-6818 |
37 |
67 |
600 |
800 |
1800 |
94 |
| ШTК-8618 |
37 |
67 |
800 |
600 |
1800 |
94 |
| ШTК-8818 |
37 |
67 |
800 |
800 |
1800 |
102 |
ШTК-6620 |
42 |
75 |
600 |
600 |
2000 |
104 |
ШTК-6820 |
42 |
75 |
600 |
800 |
2000 |
112 |
ШTК-8620 |
42 |
75 |
800 |
600 |
2000 |
112 |
ШTК-8820 |
42 |
75 |
800 |
800 |
2000 |
120 |
ШТК-6622 |
46 |
83 |
600 |
600 |
2200 |
114 |
ШТК-6822 |
46 |
83 |
600 |
800 |
2200 |
122 |
ШTК-8622 |
46 |
83 |
800 |
600 |
2200 |
122 |
ШTК-8822 |
46 |
83 |
800 |
800 |
2200 |
130 |
*U (unit) – вертикальное приращение (высотный модуль), равное 44,45 мм (1,75")
по ГОСТ 28601.1 и стандарту МЭК 297-1;
**SU – единица измерения высоты (высотный модуль) в метрическом стандарте
МЭК 917 (1SU=25 мм);
***Mасса шкафа без внутреннего оснащения.
Условное обозначение при заказе пример:
| ШTК |
– |
6 |
|
6 |
|
20 |
|
00 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
| 1 |
Шкаф телекоммуникационный |
| 2 |
Ширина шкафа (каркаса) х 100=600 мм |
| 3 |
Глубина шкафа (каркаса) х 100=600 мм |
| 4 |
Высота шкафа (каркаса) х 100=2000 мм |
| 5 |
Вариант компановки (возможные варианты приведены в таблице ниже) |
| Обозначение |
Состав шкафа |
| 00 |
каркас – 1 шт., дверь стекло – 1 шт., дверь металл – 1 шт., боковая панель – 2 шт., монтажная плоскость – 2 шт., винтовые опоры – 4 шт., верхняя крышка с кабельным проемом – 1 шт. |
| 01 |
каркас – 1 шт., дверь стекло – 1 шт., задняя панель – 1 шт., боковая панель – 2 шт., монтажная плоскость – 2 шт., винтовые опоры – 4 шт., верхняя крышка с кабельным проемом – 1 шт. |
| 02 |
каркас – 1 шт., дверь металл – 1 шт., задняя панель – 1 шт., боковая панель – 2 шт., монтажная плоскость – 2 шт., винтовые опоры – 4 шт., верхняя крышка с кабельным проемом – 1 шт. |
| 03 |
каркас – 1 шт., дверь стекло – 2 шт., боковая панель – 2 шт., монтажная плоскость – 2 шт., винтовые опоры – 4 шт., верхняя крышка с кабельным проемом – 1 шт. |
| 04 |
каркас – 1 шт., дверь металл – 2 шт., боковая панель – 2 шт., монтажная плоскость – 2 шт., винтовые опоры – 4 шт., верхняя крышка с кабельным проемом – 1 шт. |
Возможны варианты изготовления других типоразмеров и компоновки шкафов.
Шкафы поставляются в разобранном виде.
Монтажные аксессуары, принадлежности и блоки пассивной коммутации – по выбору (см. раздел 4.5). |
