Часовая станция CTC

Часовые станции MobaTime позволяет создавать системы единого времени с неограниченным количеством вторичных часов.

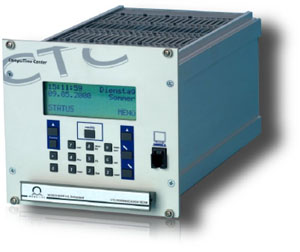

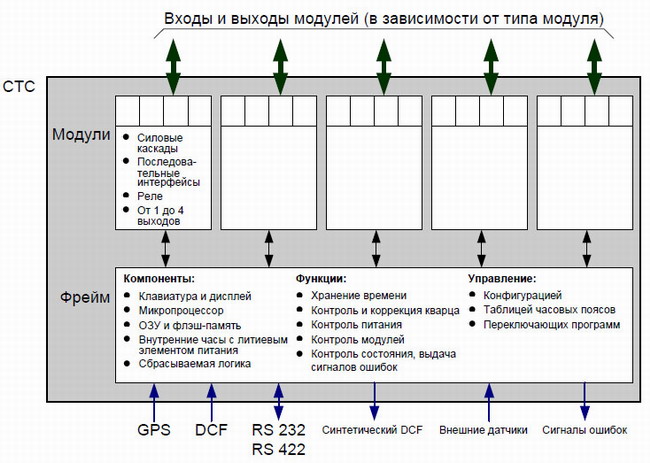

Станция CTC (CompuTime Center) представляет собой микропроцессорные первичные часы, имеющие модульную структуру. Системный блок устройства (фрейм) может оснащаться специализированными модулями, в соответствии с предъявляемыми к изделию требованиями в каждом индивидуальном случае. Фрейм оборудован пятью слотами для установки функциональных модулей. Модули имеют различные интерфейсы, предназначенные для передачи информации о времени. Каждый модуль может иметь до четырех независимых выходов (линий, шлейфов). Количество выходов модуля зависит от его типа.

Часовая микропроцессорная станция СТС предназначена для управления вторичными стрелочными и цифровыми часами, различными исполнительными устройствами, а так же синхронизации компьютеров и компьютерных сетей.
Часовая станция СТС имеет следующие функции:

  • СТС предоставляет возможность подключения приемников радиосигналов внешней синхронизации (система GPS) серии 3000 и 3100 с интерфейсом RS 422\RS232 и протоколами TSIP NMEA 0183 или DCF для синхронизации.
  • собственная точность хода часовой станции при отсутствии внешней синхронизации 0,1 сек/день;
  • выдачу в линию управления вторичными часами полноформатного кодированного сигнала времени;
  • при возникновении аварии в системе часовая станция сигнализирует об этом:
  • SNMP для передачи сообщений об ошибках и сбоях
  • E-mail для передачи сообщений об ошибках и сбоях
  • На ЖКИ дисплее на главном блоке часовой станции кодом ошибки\сбоя.
  • автоматически корректируют показания времени вторичных часов после устранения аварии на линии;
  • управляют не менее чем двенадцатью временными поясами;
  • обеспечивают автоматический переход на зимнее/летнее время;
  • имеют интерфейс для синхронизации системного времени в локальной сети сервера домена MS Windows NT (2000, 2003, XP);



Технические характеристики

Габаритные размеры Для монтажа в 19’’ телекоммуникационную стойку, 3НЕ х 28ТЕ 128 х 142 х 265 мм (В х Ш х Г)
Вес около 3 кг
Степень защиты устройство и модули IP 20 по ГОСТ 14254-96 аккумуляторные батареи IP 65 по ГОСТ 14254-96
Условия эксплуатации температура: от 0 до +50 °С относительная влажность: 10…90%, без конденсации
Микропроцессор 16 бит, буферизованное ОЗУ, часы реального времени (RTC), флэш-память
Литиевая батарея Срок действия при хранении: 2 года Срок действия при эксплуатации: 15 лет
Дисплей 4 х 20 символов, с подсветкой
Отображаемый язык Русский / английский, по выбору
Клавиатура Алфавитно-цифровая с навигационными клавишами
Точность Выдача времени (при внешней синхронизации): ±10 мс абсолютная Метка времени (АВ 4.1.0 при синхронизации от УРПТ): ±0,1 мс абсолютная Автономная работа (стандартный кварц): ±0,1 с в сутки при 20 °С ±5 °С При синхронизации от модуля АВ 1.5.0 – см. данные модуля АВ 1.5.0
Переключающие программы 99 недельных программ, 64 канальные программы, всего 1000 ячеек памяти для записи программ, 3 управляющих входа для сумеречных выключателей и т. п.
Часовые пояса 80 предопределенных и 20 произвольно программируемых
Источники синхронизации DCF, MSF, GPS-TSIP, GPS-NMEA (RS232 / RS422 по выбору, пакеты GGA и ZDA мин. каждые 10 с или по требованию, запрос), файлы обмена формата IF482 (RS232 / RS422 по выбору), минутные импульсы, сеть с SNTP (только с модулем AB 1.3.3), CAS, NTP и CAN по ЛВС для модуля AB 1.5.0 или без источника (автономная работа)
Входы синхронизации фрейма Активная токовая петля для двухпроводного DCF-приемника, 2 интерфейса (RS232 и RS422; RS485 только для CAS) для синхронизации от GPS, периодические последовательные ASCII-файлы обмена (формат MB, IF482) или протокол CAS, вход для синхроимпульса 1 PPS от GPS (открытый коллектор/RS422)
Выход DCF (на фрейме) Синтетический (программно генерируемый) код DCF с выбираемым часовым поясом, пассивная токовая петля. Опторазвязка: Umax = 35 В, Iвкл = 10-15 мA, Iвыкл = 2 мA при 20 В
Реле ошибки Нормально замкнутый контакт (при возникновении ошибки контакт размыкается), максимальная нагрузка 30 Вт или 60 ВА, макс. — 125 В или 1 А / ~ 150 В или 1 А
Питание Номинальное напряжение 24 В — 19…32 В Номинальное напряжение 48 В — 38…60 В Номинальное напряжение 60 В — 50…72 В (см. также Приложение Д.1)
Предохранитель 6 АТ / 5 х 20 мм, плавкий предохранитель для входа внешнего питания и входа батареи, расположен на фрейме
Потребляемый ток при 24 В фрейм, без подсветки 30 мА фрейм, с подсветкой 75 мА импульсный модуль АВ 4.0.х, без нагрузки 15 мА модуль генератора сигналов АВ 4.2.0, без нагрузки 30 мА модуль MOBALine АВ 4.3.0, без нагрузки 80 мА последовательный модуль АВ 4.1.0 15 мА программный модуль АВ 9.0.0 5 мА модуль сетевого процессора АВ 1.3.3 60 мА модуль сетевого процессора АВ 1.5.0 40 мА
Потребляемый ток при 48 В фрейм, без подсветки дисплея 22 мА фрейм, с подсветкой дисплея 55 мА импульсный модуль АВ 4.0.х, без нагрузки 15 мА модуль генератора сигналов АВ 4.2.0, без нагрузки 20 мА последовательный модуль АВ 4.1.0 15 мА программный модуль АВ 9.0.0 5 мА модуль сетевого процессора АВ 1.3.3 55 мА модуль сетевого процессора АВ 1.5.0 35 мА
Питание от сети Вход: 180…264 В / 50–60 Гц, макс. 100 ВА (вариант 80…140 В / 50–60 Гц, макс. 50 ВА) Модуль АВ 5.0.х, выход: АВ 5.0.0 — 27,8 В (номинал 24 В, 75 ВА, 3 А) АВ 5.0.1 — 55,6 В (номинал 48 В, 75 ВА, 1,6 А) АВ 5.0.2 — 69,5 В (номинал 60 В, 75 ВА, 1,25 А), предохранитель 3,15 АТ / 5х20 мм
Импульсный модуль АВ 4.0.х Количество выходов: АВ 4.0.0 – 4 АВ 4.0.1 – 2 Режим линии: 1 с, 1/8 мин, 1/5 мин, ½ мин, 1 мин, DCF Длит. импульса: 0,1…9,9 с (пределы зависят от режима) Длит. паузы: 0,1…9,9 с (пределы зависят от режима) Период: 60 с, 12 ч, 24 ч, 1 неделя Ток: до 1 А (импульс) на каждую линию Напряжение: 24/48/60 В (в соответствии с питанием)
Модуль генератора сигналов АВ 4.2.0 Количество выходов: 2 Режим линии: IRIG-B Std, IRIG-B Std 12ч, IRIG-B123, IRIG-B DIEM, AFNOR A, AFNOR C, IRIG- E DIEM, DCF-FSK Напряжение холостого хода: усиление 0% амплитуда ≈ 0,5 Вpp усиление 50% амплитуда ≈ 1,8 Вpp усиление 99% амплитуда ≈ 5,6 Вpp (в режиме IRIG-E, усиление 30% амплитуда ограничена ≈ 1 Вpp) Импеданс: Ri < 50 Ом Выход оптопары: макс. 20 мА / макс. 50 В
Модуль MOBALine АВ 4.3.0 Количество выходов: 2 Режим линии: 10 с, ½ мин, 1 мин Ток: до 700 мА (эфф.) на каждую линию Напряжение: 20 В
Последовательный модуль АВ 4.1.0 Количество выходов: 2 Режим линии: RS232/RS422, по выбору Скорость передачи: 300/600/1200/2400/4800/9600/19200Бод Биты данных: 7 или 8 Стоп-биты: 1 или 2 Четность: нет, чет, нечет Формат файла обмена: стандарт IF482 + до 9 других форматов Точность импульсов: без внешней синхронизации ±10 мс при синхронизации от GPS ±100 мкс Выход оптопары: макс. 20 мА / макс. 35 В
Программный модуль АВ 9.0.0 Количество реле: 4 Контакты: 1 переключаемый контакт на каждое реле Макс. нагрузка: – 230 В / 5 А / 150 Вт ~ 380 В / 5 А / 1250 ВА
Модуль АВ 1.3.3 Разъем: RJ45, 10Base-T (10Мбит/с) Ethernet Функции: стек TCP/IP для синхронизации компьютерных систем или синхронизация CTC от внешних серверов при помощи SNTP v3 (RFC 1769), отклики SNMP и E-mail для централизованного контроля устройства, настройки – при помощи меню или Telnet-подключения
Модуль АВ 1.5.0 Разъем: RJ45, 10/100Base-T (10/100Мбит/с) Ethernet
Функции: стек TCP/IP для синхронизации компьютерных систем или синхронизация CTC от внешних серверов при помощи SNTP v4 (RFC 1305, совместим с SNTP v3), отклики SNMP и E-mail для централизованного контроля устройства, настройки – при помощи меню или Telnet-подключения. Централизованный контроль и синхронизация от CAN-модуля станции MTC. Дополнительный DCF-вход для синхронизации от GPS, повышающий точность, высокоточный DCF-выход (при синхронизации от GPS)
Точность: GPS-NTP – не хуже ±100 мкс GPS-DCF-выход – не хуже ±10 мкс
Хранение времени:при синхронизации от GPS - не хуже ±10 мкс от UTC
Автономная работа (при мин. 12 ч синхронизации от внешнего источника) - не хуже ±0,01 с / сутки (0,1 ppm) при 20 °С ±5 °С не хуже ±1 мс / сутки (0,01 ppm) при постоянной температуре не хуже ±0,25 с / сутки (2,5 ppm) после запуска без синхронизации
Сервер времени: NTP V4 (совместим с V3), RFC 1305 (порт 123); SNTP (UDP), RFC 2030 (порт 123); TIME (TCP/UDP), RFC 868 (порт 37); DAYTIME (TCP/UDP), RFC 867 (порт 13); Макс. число запросов NTP и SNTP: до 100 запросов в секунду.
Режим NTP: Server, Peer, Broadcast, Multicast
Вторичные часы NTP: 1 линия с 15-ю различными часовыми поясами, multicast-рассылка данных: RFC 2236: Internet Group Management Protocol, Version 2 RFC 1112: Host extensions for IP multicasting RFC 4601: Protocol Independent Multicast - Sparse Mode (PIM-SM) RFC 3973: Protocol Independent Multicast - Dense Mode (PIM-DM)
Модуль АВ 2.0.8 Герметичный свинцовый аккумулятор, 24 В / 3,2 Ач, заряд от модуля АВ 5.0.0, схема защиты батареи от глубокого разряда (отключает батарею при напряжении ниже 18 В)
Внешний источник резервного питания М24-3.2 Герметичный свинцовый аккумулятор, 24 В / 3,2 Ач, заряд от модуля АВ 5.0.0, схема защиты батареи от глубокого разряда (отключает батарею при напряжении ниже 18 В) Габариты для 19’’ стойки – 3 HE x 28 TE



Назначение выводов стации CTC

Контакт Подключение Описание
A Вход внешнего питания   Дополнительная информация в п. 2.3.1,  выходы защищены плавким предохранителем 6 А.
B Внешняя батарея
C GND
1 1 PPS выход - Импульсы 1 PPS от GPS-приемника, токовая петля отпоразвязка, Uмакс=40 В, Iмакс=20 мA, ок. 1,8 В /20 мA
2 1 PPS выход +
3 1 PPS вход Подключение приемника GPS совместно с контактами 6 – 9 (подробную схему подключения см. в документации к приемнику GPS)
4 Выход питания +
5 GND
6 RS 422 TXD+   Подключение интерфейса RS 422 системного блока.
7 RS 422 TXD-
8 RS 422 RXD+
9 RS 422 RXD-
10 RS 232 TXD Подключение интерфейса RS 232 системного блока. Разъ?м RXD отключается при использовании разъема на передней панели устройства!
11 RS 232 RXD
12 RS 232 GND
13 Вход DCF + Вход для подключения приемника сигнала DCF с выходом «токовая петля»
14 Вход DCF -
15 Выход DCF + Выход синтетического сигнала DCF, опторазвязка,
Uмакс=35В,  Iвкл=10..15мA, Iвыкл=2мA при 20 В
16 Выход DCF -
17 GND   Управляющие входы (для сумеречных выключателей или подобных им датчиков). Активны в замкнутом состоянии, см. п. 2.7.5.
18 Управляющий вход 1
19 Управляющий вход 2
20 Управляющий вход 3
21 Реле  ошибок Контакт размыкается при ошибке, см. п. 2.11.1
Нагрузка: 150 В= 1A / 30Вт или 125В / 1A / 60ВА
22 Реле  ошибок

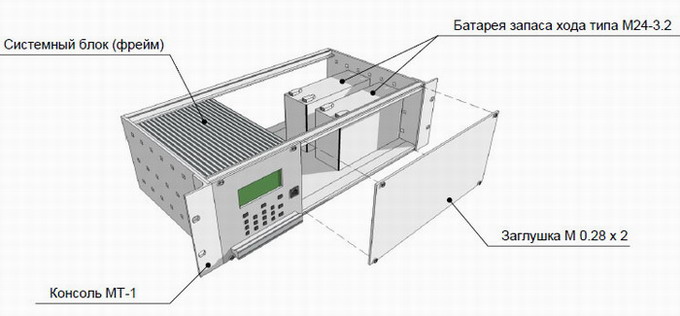

Консоль МТ-1

При дополнительном заказе устройство может поставляться в консоли МТ-1, позволяющей монтировать полностью готовый комплект непосредственно в стандартную телекоммуникационную 19'' стойку.

Если устройство оборудовано батареями запаса хода, они также размещаются в консоли МТ-1.
