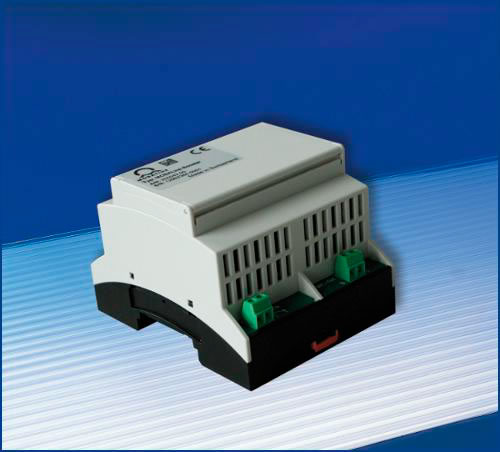

Повторитель MOBALine (MOBALine-Booster)

Повторитель MOBALine (MOBALine-Booster) предназначен для усиления сигнала линии вторичных самоустанавливающихся часов MOBALine.

Повторитель позволяет:

  • Выполнять расширение существующих систем часофикации без установки дополнительных первичных часов
  • Увеличивать длину линии MOBALine более чем на 1000 метров и подключать к ней до 70 вторичных часов
  • Использовать разделение линий вторичных часов в соответствии с инфраструктурой объекта часофикации (например, использовать отдельные линии MOBALine на этажах или в отдельных зданиях)
  • Осуществлять контроль входного сигнала MOBALine, напряжение внешнего источника питания и контроль выходного сигнала (обнаружение перегрузок или короткого замыкания на линии)

Основные возможности

Контроль входного напряжения линии MOBALine, напряжения внешнего источника питания и выходного тока линии MOBALine (обнаружение перегрузок или короткого замыкания на линии)

Автоматическое отключение при обнаружении ошибок

Информирование об обнаружении ошибок при помощи светодиодного индикатора и встроенного реле ошибок

Автоматический перезапуск при устранении причин, вызвавших ошибку в работе

Применение

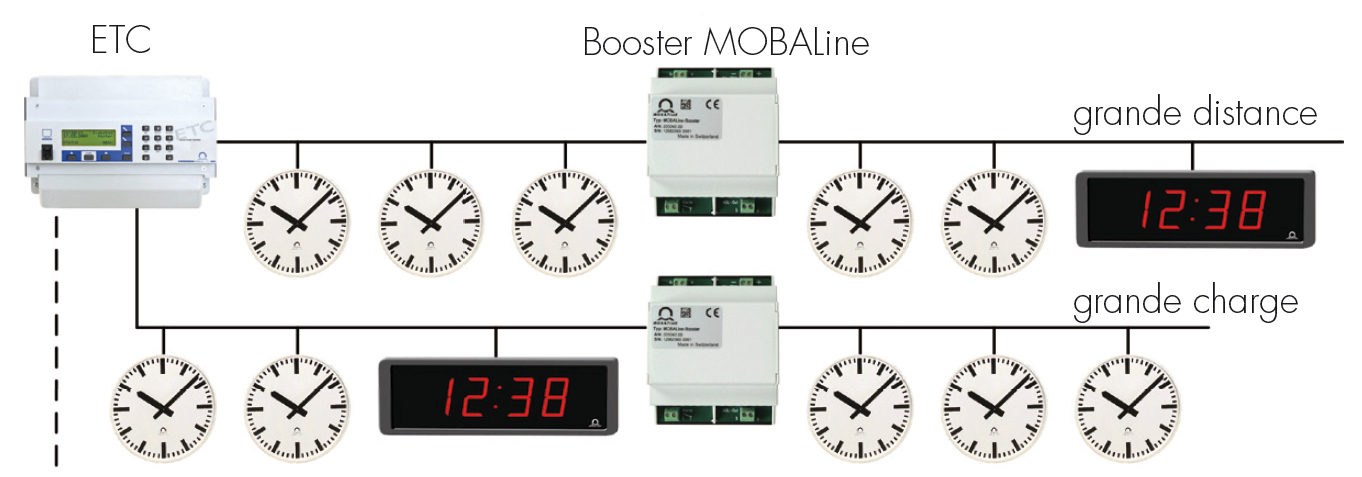

Увеличение существующих систем часофикации, использующих линии MOBALine – позволяет добавить около 70 вторичных часов, канальных реле, интерфейсов и т. п.

Полноформатное усиление сигнала линии MOBALine (включая программы реле и функцию мирового времени)

Дополнительное увеличение дальности линии MOBALine до 1000 м, в тех случаях, когда это необходимо (например, при прокладке линии в больших зданиях)

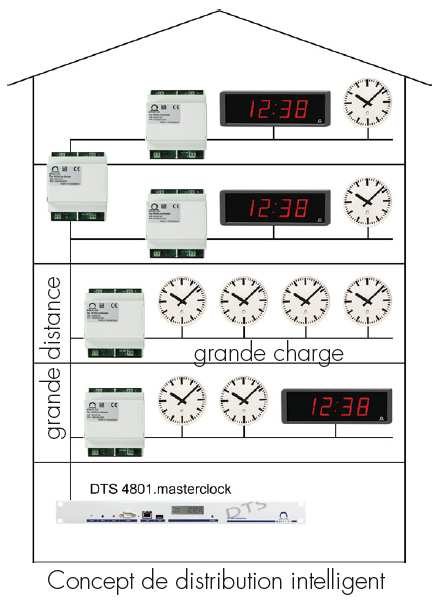

Использование концепции «интеллектуального» разделения линий вторичных часов в соответствии с инфраструктурой объекта часофикации (например, использование отдельных линий MOBALine на этажах или в отдельных зданиях)

Комплект поставки

Повторитель MOBALine, предназначенный для монтажа на DIN-рейку

Внешний блок питания, предназначенный для монтажа на DIN-рейку

Монтажный комплект: DIN- рейка, дюбели и винты

Двухпроводной кабель питания, подключаемый между повторителем и блоком питания

Технические характеристики повторителя MOBALine

Технические данные

Повторитель MOBALine

Вход MOBALine

Минимальное напряжение

10 Вэфф

Потребление

не более 1 мА

Выход MOBALine

Максимальный ток

800 мА

Выходное напряжение

15…18 Вэфф

Питание

Напряжение

24…30 В

Максимальный ток

1 А

Индикаторы

Alarm (ошибка)

красный

Power (питание)

зел?ный

Реле ошибок

Нагрузка, постоянный ток

30 Вт, макс. 60 В или 1 А

Нагрузка, переменный ток

60 ВА, макс. 30 В или 1 А

Каскадирование

Максимум 2 последовательно включ?нных повторителя

Условия эксплуатации

Температура

0 … +70 °C

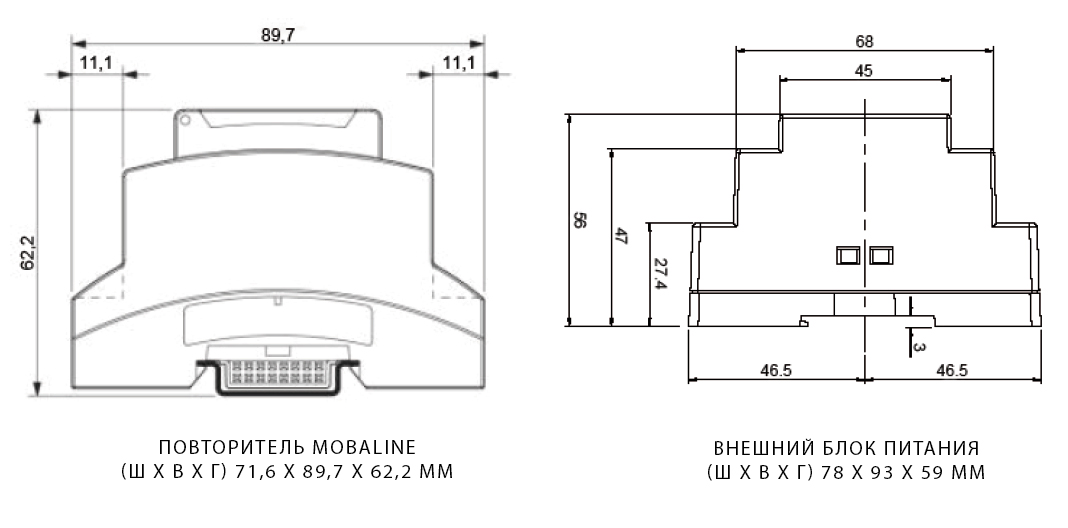

Габариты (В х Ш х Г)

71,6 х 89,7 х 62,2 мм

Технические данные

Внешний блок питания

Вход

Диапазон напряжения

85…264 В ~

Диапазон частоты

47…63 Гц

Выход

Напряжение

24 В (подстраиваемое)

Ток

0…1,5 А

Условия эксплуатации

Температура

–20 … +60 °C

Габариты (В х Ш х Г)

78 х 93 х 59 мм
