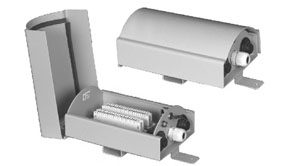

Ящики кабельные распределительные (ЯКГР)

Ящики кабельные изготавливаются в соответствии с техническими условиями ПИК.300111.003ТУ и имеют декларацию о соответствии № Д-ОК-0646.

Ящики кабельные распределительные (ЯКГР) предназначены для перехода с 10-или 20-парного кабеля на воздушные провода или однопарные кабели.

Ящики кабельные выпускаются емкостью:

  • на 10 пар ЯКГР-2/10
  • на 20 пар ЯКГР-2/20

Ящики кабельные выпускаются в климатическом исполнении УХЛ, категории 1 но ГОСТ 15150 и предназначены для эксплуатации на открытом воздухе при температуре от -60 до +55 °С.

ЯКГР устанавливаются на кабельных опорах или чердаках зданий. При установке на опоре кабельные ящики размещают со стороны подвода кабеля. При размещении на чердаках ЯКГР крепят к монтажным доскам.

Корпус изготавливается из металла толщиной 2,0 мм покрытого порошковой полимерной краской RAL-7032.

Кабельные ящики комплектуются плинтами LSA-PLUS/PROFIL с соединенными или размыкаемыми контактами типоряд 2 на 10 пар, а также, по отдельному заказу, магазином защиты от перенапряжения с трехполюсными разрядниками с термозащитой. Диаметр подключаемой жилы 0,35 - 0,9 мм.

Конструкцией ящика предусмотрено:

  • запрета от несанкционированного доступа путем установки специального замка;
  • ввод кабеля с использованием герметичного кабельного ввода;
  • вывод распределительных проводов через резиновые гофрированные втулки;
  • винты заземления с внутренней стороны для подключения экранной жилы кабеля;
  • винты заземления с наружной стороны для заземления корпуса кабельного ящика;
  • защита от атмосферных осадков при работе с открытым ящиком.
Тип

Емкость, пар

Габариты, мм

Вес, кг без плинтов

Д

Ш

В

ЯКГР-2/10

10

150

102

230

3,2

ЯКГР-2/10

20

150

102

230

3,2
