Кросс-стойка цифровых потоков КСЦ-М

Применяется в качестве оборудования кроссовой коммутации в системах передачи сигналов со скоростями:

  • 2 Мбит/с – по симметричным экранированным кабелям 120 Ом;
  • 34, 140, 155 Мбит/с – по коаксиальным кабелям 75 Ом;
  • свыше 155 Мбит/с – по оптическим кабелям.
Технические данные и особенности
кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA

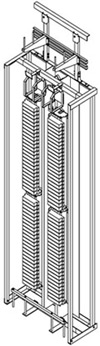

Кросс стойка КСЦ-М
- плинт 2/8 abs

Кросс-стойка базируется на использовании парных стержневых Ø 12 мм держателей,
на которые могут устанавливаться системные компоненты:
- плинты LSA PROFIL;
- панели коаксиальные – см. раздел 3.3;
- блоки или панели оптические.

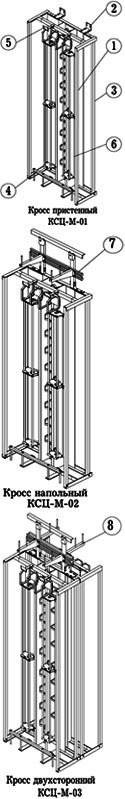

На основе базовой стойки КСЦ-M-00 составляются кроссы в следующих установочных исполнениях:
- кросс пристенный КСЦ-M-01 с креплением к полу и к стене;
- кросс напольный КСЦ-M-02 односторонний, свободно стоящий, с креплением
к полу и к кабельросту или потолку;
- кросс напольный двухсторонний КСЦ-M-03 с креплением к полу и креплением двухстоечным к кабельросту или потолку.

Кроссы всех исполнений могут быть выстроены в ряды.

Кросс стойки КСЦ-M обеспечивают выполнение следующих функций:
- подвод кабелей сверху и снизу;
- проводную коммутацию со стойками, расположенными по бокам и сзади.

Типы и количество устанавливаемых компонентов и емкость кросс стойки
при максимальном заполнении однотипными компонентами – см. табл. ниже.



Типы устанавливаемых компонентов Шаг установки компонентов Количество компонентов Емкость стойки
Плинты LSA-PROFIL
«Krone» 2/8 x a-b-s
32,5 96 192 - четырехпроводных
тракта по системе
«кросс»
Панель коаксиальная
КПК-4Ткр
или КПК-4Т
200
175
16 64 – двухпроводных
тракта по системе
«соединение»
Блок оптического кабеля 500…800 4 12 х 4 волокон



Комплектность поставки
Наименование Поз. Обозначение Кол-во
кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA

1. Кросс пристенный КСЦ-M-01

1.1 Кросс-стойка 1 КСЦ-M-00 1
1.2 Комплект дюбельный - КСЦ-КД 1
1.3 Комплект соединительный - КСЦ-КС 1
1.4 Крепление пристенное 2 КСЦ-КП 1
1.5 Обрамление боковое 3 КСЦ-ОБ 2*

2. Кросс напольный КСЦ-M-02

2.1 Кросс-стойка 1 КСЦ-M-00 1
2.2 Комплект дюбельный - КСЦ-КД 1
2.3 Комплект соединительный - КСЦ-КС 1
2.4 Крепление одностоечное
к кабельросту или потолку
7 КСЦ-КК1 1
2.5 Обрамление боковое 3 КСЦ-ОБ 2*

3. Кросс двухсторонний КСЦ-M-03

3.1 Кросс-стойка 1 КСЦ-M-00 1
3.2 Комплект дюбельный - КСЦ-КД 2
3.3 Комплект соединительный - КСЦ-КС 2
3.4 Крепление двухстоечное
к кабельросту или потолку
8 КСЦ-КК2 1
3.5 Крепление «спина к спине» - КСЦ-КСС 1
3.6 Обрамление боковое 3 КСЦ-ОБ 4*

*На одну или группу стоек, комплектуемых в ряд.

  • Кросс-стойки поставляются в полностью или частично (каркас + узлы) разобранном виде.
  • В комплект базового каркаса кросс-стойки поз. 1 входят следующие сборочные узлы и компоненты:
    - ограждение нижнее – поз. 4.
    - кронштейны с карманами – поз. 5 для табличек маркировки рядов;
    - планки для маркировки плинтов в ряду поз. 6.

Условное обозначение кросс-стойки при заказе:

Кросс-стойка КСЦ-M ХХ
шифр стойки установочное исполнение:
01 – пристенное;
02 – напольное одностороннее;
03 – напольное двухстороннее



кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA

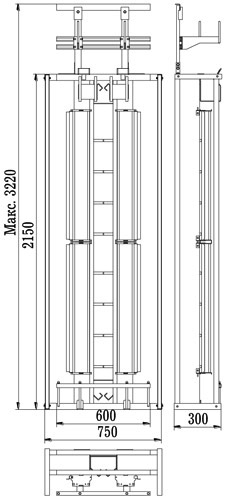

КСЦ-М-02
кросс оптический, кроссовое оборудование, кросс стойка, кросс, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA

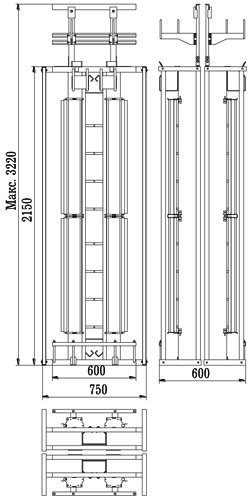

КСЦ-М-03
