Программируемые модульные контроллеры автоматизации зданий SystemeHD

Назначение:

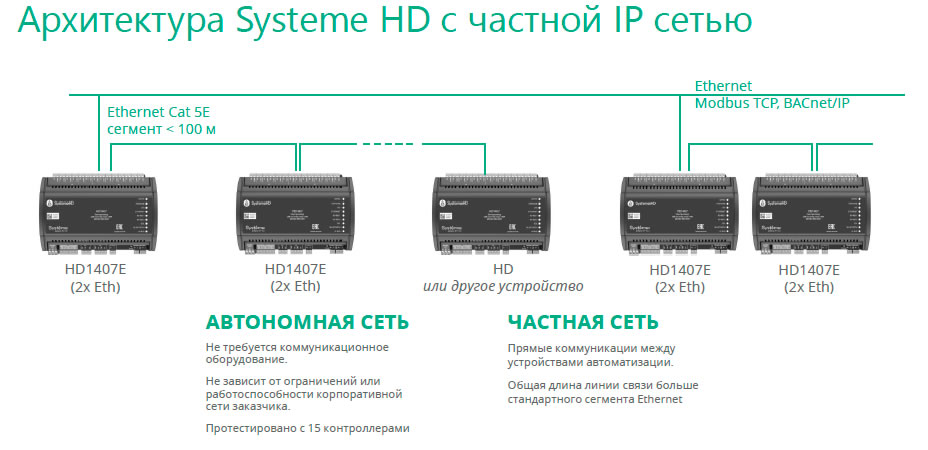

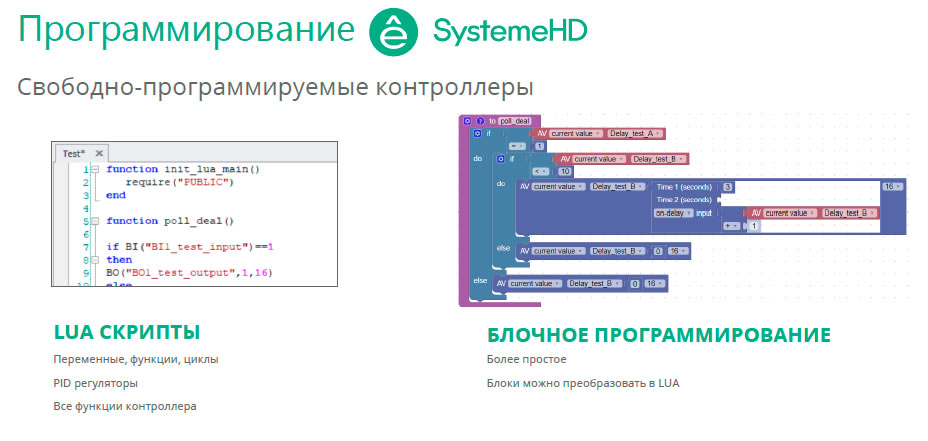

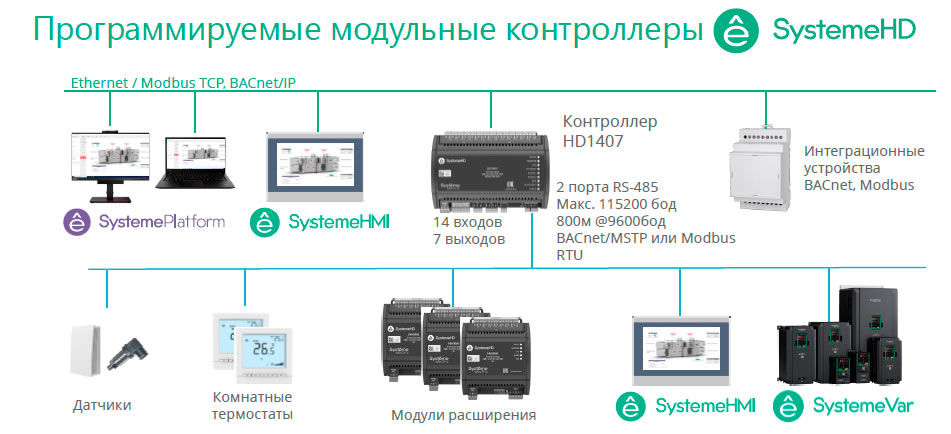

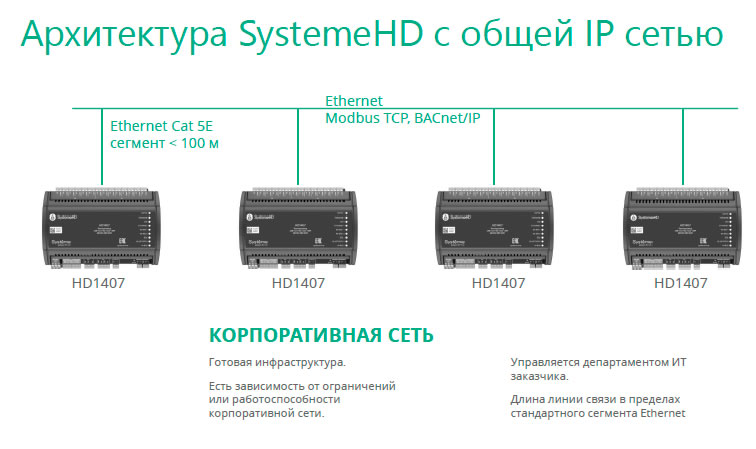

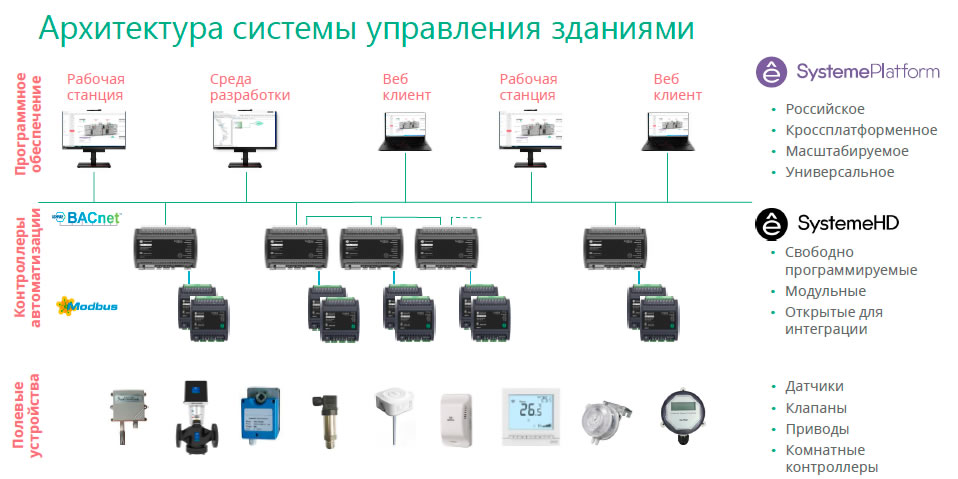

Серия SystemeHD включает контроллеры и модули расширения для применения в зданиях гражданского строительства в качестве контроллеров автоматизации инженерных систем — тепловых пунктов, приточно-вытяжных установок, для зонального регулирования и других задач ОВКВ. Контроллеры имеют встроенные аналоговые и дискретные входы и выходы, а также поддерживают подключение модулей расширения для добавления входов и выходов. Благодаря возможности свободного программирования, программа контроллера может быть адаптирована под любую задачу. Встроенные порты Ethernet и RS-485 обеспечивают подключение контроллера к системе диспетчеризации, а также подключение периферийного оборудования и интеграционных решений. Модель контроллера с двумя портами Ethernet применяется для построения выделенной частной сети автоматизации. Контроллеры SystemeHD используются в интеграционных решениях по открытым протоколам BACnet и Modbus.

Контроллеры SystemeHD:


HD0904 Контроллер 9 вх 4 вых 1 Eth 2 RS-485	HD1407 Контроллер 14 вх 7 вых 1 Eth 2 RS-485	HD1407E Контроллер 14 вх 7 вых 2 Eth 2 RS-485	HD1407S Контроллер 14 вх 7 вых 1 Eth 3 RS-485

Технические характеристики
Электропитание
Напряжение питания	24 В пер/пост тока
Потребляемая мощность	Не более 14 Вт (контроллеры)Не более 5 Вт (модули расширения)
Подключения

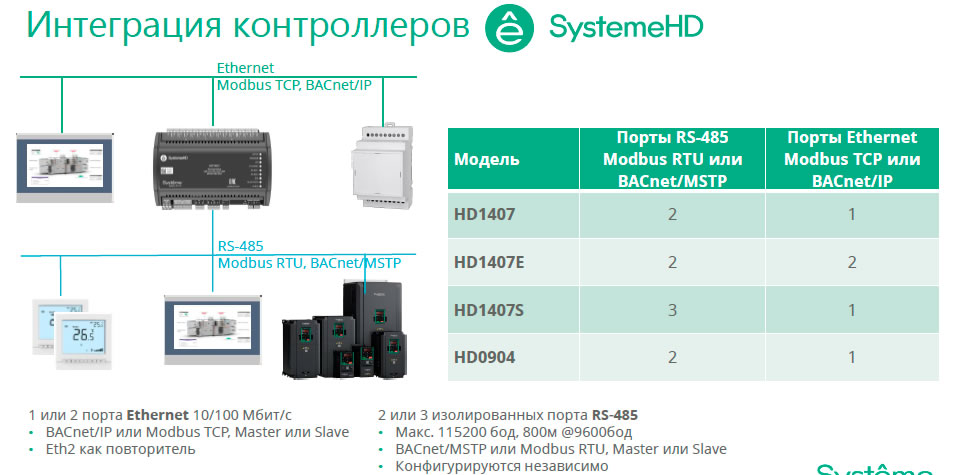

Передача данных	Ethernet 10/100 Мбит/с, RJ-45, протоколы BACnet/IP, Modbus TCP Master/Slave. RS-485 – 2-проводный, полудуплекс, 300-115200 бод, макс. 31 slave, протоколы BACnet/ MSTP или Modbus RTU Master / Slave, макс. длина линии 800 м (при 9600 бод).

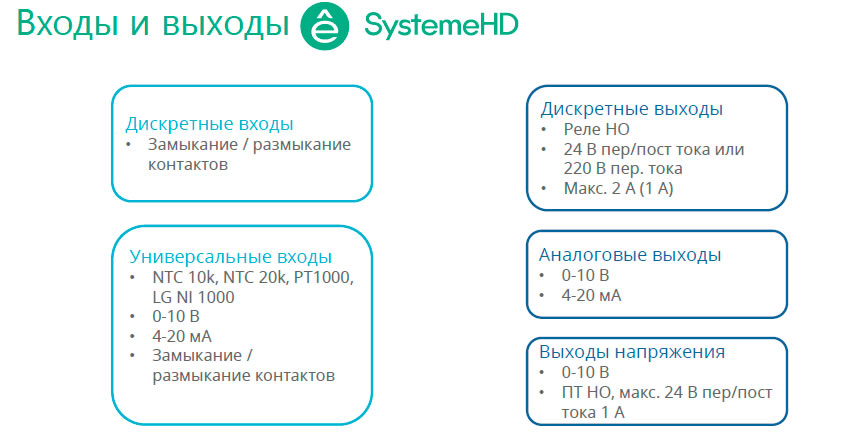

Входы и выходы для периферийных устройства	Универсальные входы UI: 0–10 В / 4–20 мА / терморезистор (NTC 10 кОм, NTC 20 кОм), термосопротивление (PT1000, LG Ni 1000) / сухой контакт. Дискретные входы DI. Дискретные выходы DO: нормально открытый релейный выход, 24 В пер/пост тока или 220 В пер. тока, макс. ток 2 А для резистивной нагрузки и 1 А для индуктивной нагрузки. Аналоговые выходы AO: 0-10 В макс. 10 мА или 4-20 мА. Выход напряжения VO: 0-10 В пост. тока макс. 10 мА или вкл/выкл 24 В пер/пост тока макс. 1 А.

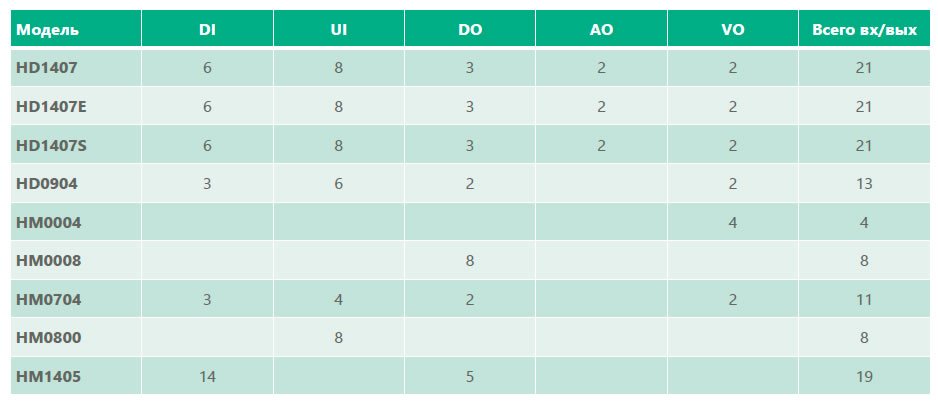

Модель	DI	UI	DO	AO	VO	Всего вх/вых	RS-485 Modbus RTU или BACnet/ MSTP	Ethernet Modbus TCP или BACnet/IP	Размеры, мм
HD1407	6	8	3	2	2	21	2	1	180х149х58
HD1407E	6	8	3	2	2	21	2	2	180х149х58
HD1407S	6	8	3	2	2	21	3	1	180х149х58

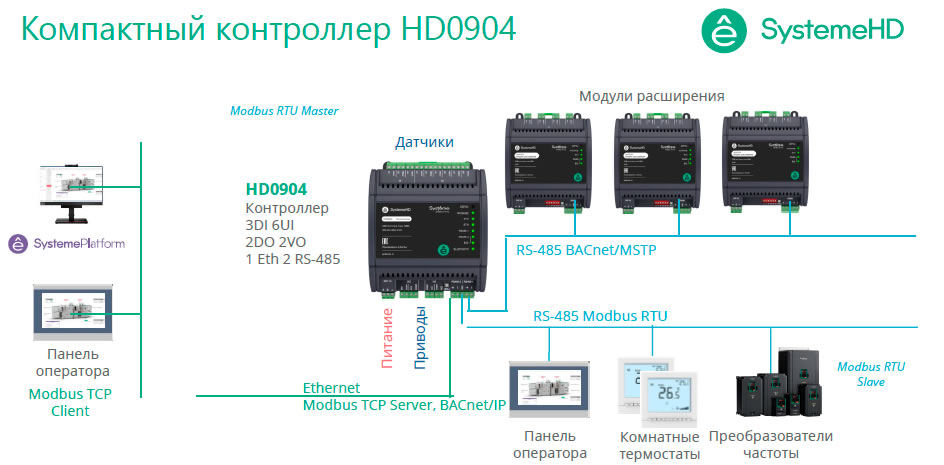

HD0904	3	6	2		2	13	2	1	120х149х58

Модули расширения SystemeHD:

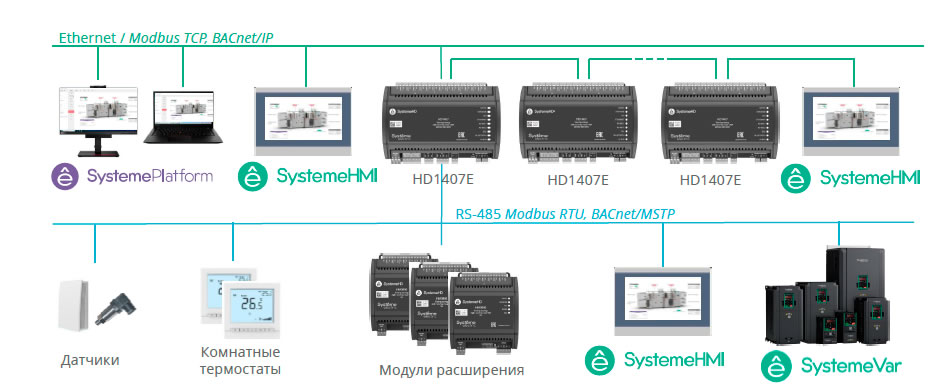

Модули расширения используются совместно с контроллерами SystemeHD для добавления аналоговых и дискретных входов и выходов. Модули расширения подключаются к контроллеру по шине RS-485, протоколу BACnet MS/TP или Modbus RTU и могут быть установлены в тот же шкаф автоматизации или удаленно.


HM0004 Модуль расширения 4 VO	HM0008 Модуль расширения 8 DO	HM0704 Модуль расширения 3DI 4UI 2DO 2VO	HM0800 Модуль расширения 8UI	HM1405 Модуль расширения 14DI 5DO
