Цифровой модульный микшер
Описание

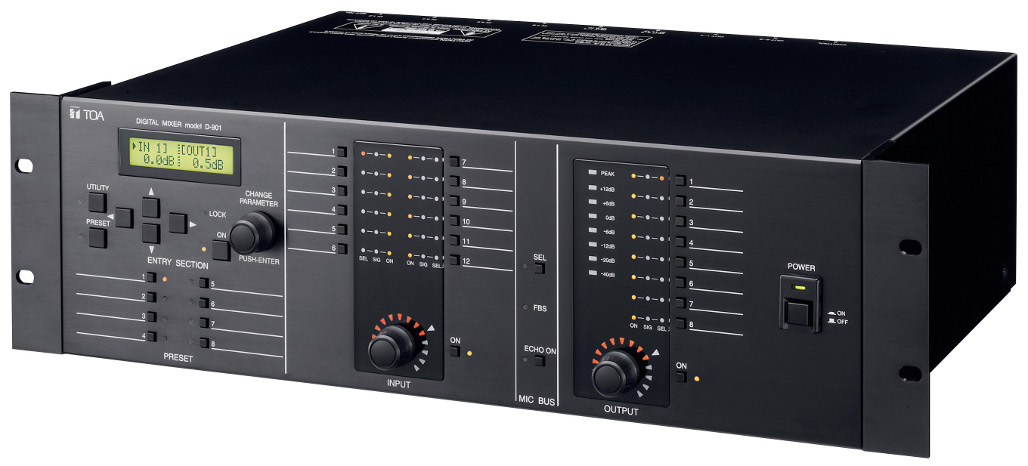

Готов к любым требованиям. Новый цифровой микшер TOA D-901 имеет 12 входов, 8 шин, 8 выходов (матрица 12 x 8), модульный дизайн и простое управление. Благодаря такой конструкции матрица входов/выходов может быть легко расширена по мере необходимости, что делает D-901 также экономически высокоэффективным.
Дизайн «всё в одном». Компактный микшер
D-901 имеет высоту всего 3 рековые единицы (3U), но, тем не менее, обладает
набором наиболее важных функций.
Среди них цифровое микширование,
подавление обратной связи, автоматическое
микширование, параметрический
эквалайзер, компрессор, дилэй и эхо. Эти
потрясающие функциональные возможности
позволяют использовать одно экономически
высокоэффективное устройство вместо
большого количества дополнительного
оборудования, сохраняя при этом достаточную
гибкость для соответствия любым требованиям.
Подавление обратной связи. Эта сложная запатентованная технология компании TOA заключается в постоянном мониторинге проблемных частот, на которых возникает обратная связь, и их автоматическом подавлении без внесения каких-либо посторонних искажений в аудиосигнал с сохранением натуральности звучания.
Автоматическое микширование. Функция автоматического микширования D-901 заключается в автоматической подстройке уровня входного сигнала для более простого управления им. Эта функция определяет уровень затухания по количеству открытых микрофонов и соответствующим образом подстраивает уровни усиления для каждого микрофонного входа, используемого в системе. Такое решение позволяет выставить подходящие уровни без проблем с обратной связью. Помимо этого имеется функция «дакер», которая применяется для открытого входного канала и подстраивает уровни других каналов под уровень приоритетного в данный момент микрофонного входа.
Работа со звуком. D-901 является полностью
цифровым микшером и включает в себя
несколько полезных функциональных
возможностей, которые избавят вас
необходимости использования какого-либо
дополнительного оборудования. Компрессор
будет полезен при необходимости сжатия
динамического диапазона (усиления слабых и
ослабления сильных сигналов) и клипирования
(защиты усилителя от резкого повышения
уровня сигнала). Гибкая настройка кроссовера
позволит установить частоты среза и скаты
фильтра для оптимизации мультиканальных
акустических систем. Для быстрого вызова
установок эквалайзера и фильтра они могут
быть сохранены памяти. Максимально
возможно сохранить до 16-ти предустановок.
Эргономичный интерфейс управления. Удобное расположение органов управления на лицевой панели и дисплей делают удобной настройку всех функций и параметров без необходимости подключения к PC. Еще одним преимуществом является возможность сохранять в памяти микшера до 16-ти предустановок кроссовера, эквалайзера, фильтра, дилэя и других параметров для их последующего моментального вызова. Установки также могут быть заблокированы во избежание их несанкционированного изменения.
Широкая область использования и возможность дистанционного управления. Управлять микшером D-901 можно посредством внешнего управляющего устройства или порта RS-232C, находящегося на задней панели, который также позволяет легко управлять микшером с помощью внешнего оборудования.
| Технические характеристики | ||
|---|---|---|
| D-901 | ||
Источник питания |
100 - 120 В, 230 В AC, 50 / 60 Гц |
|
Потребляемая мощность |
40 Вт |
|
Рабочая температура |
+5° C ... +40°C |
|
Частотный диапазон |
20 - 20000 Гц, ±1 дБ (±4 дБu, 1 вход) |
|
Входы |
Максимально 12 каналов, модульная конструкция (модули являются опциональными). |
|
Выходы |
Максимально 8 каналов, модульная конструкция (модули являются опциональными). |
|
Обработка сигнала |
Функция подавления обратной связи: 12 фильтров (автоматические/динамические). Функция автоматического микширования: дакер (автоматическое приглушение), NOM аттенюация. Эквалайзер / фильтр: параметрический эквалайзер, 20 - 20000 Гц, ±15 дБ, Q 0.267 - 69.249. Фильтры: ВЧ фильтр 20 - 20000 Гц, 6 дБ/октава, 12 дБ/октава; НЧ фильтр 20 - 20000 Гц, 6 дБ/октава, 12 дБ/октава; режекторный фильтр 20 - 20000 Гц, Q 8.651 - 69.249; фазовый фильтр 20 - 20000 Гц, Q 0.267 - 69.249; ВЧ полочный фильтр 6 - 20000 Гц, ±15 дБ; НЧ полочный фильтр 20 - 500Гц, ±15 дБ; рупорный эквалайзер 20000 Гц, от 0 до +18 дБ (шаг изменений 1 дБ). Компрессор: кроссовер LR / BW / BE 20 - 20000 Гц, 6 дБ/октава, 12 дБ/октава, 18 дБ/ октава, 24 дБ/октава, порог от -20 дБ до +20 дБ, сжатие 1:1, 2:1, 3:1, 4:1, 8:1, 12:1, 20:1, бесконечный режим, время атаки 0.2 мс - 5 с, время затухания 10 мс - 5 с. Задержки: усиление от минус бесконечности до +10 дБ, время задержки 0 - 682.6 мс (с шагом 0.021 мс). Матрица: 12 x 8. |
|
Количество предустановок |
16 |
|
Дополнительные функции |
Функция блокировки системы |
|
Управление |
RS-232C, D-sub разъем (9 -контактный) используется для внешнего управления, модуль дистанционного управления (опция). |
|
Органы управления на передней панели |
8 клавиш вызова предустановок, LCD экран, клавиши навигации по меню (вверх / вниз / влево / вправо), ручка настройки, индикаторы входного уровня (двуцветные LED индикаторы), индикаторы выходного уровня (двуцветные LED индикаторы), клавиши выбора каналов (12 входов, 8 выходов), управление громкостью каналов (входных и выходных). |
|
Задняя панель |
Слоты для модулей входов: 6 (для модулей входов/выходов предназначено два слота). Слоты для модулей выходов: 2. |
|
Исполнение |
Панель: алюминий с тонким покрытием, цвет черный. Другие части: предварительно окрашенный стальной лист, черный, 30 % блеска. |
|
Размеры |
482.6 x 132.6 x 320 мм (без защитных компонентов), рэковая высота 3 U. |
|
Вес |
6.9 кг |
|
Подавление обратной связи
Традиционное подавление Ручное подавление обратной связи довольно неточно так же, как и фильтрация проблемных частот приводит к подавлению соседних частот. Также это приводит к тональной компрессии сигнала и ненатуральности звучания.

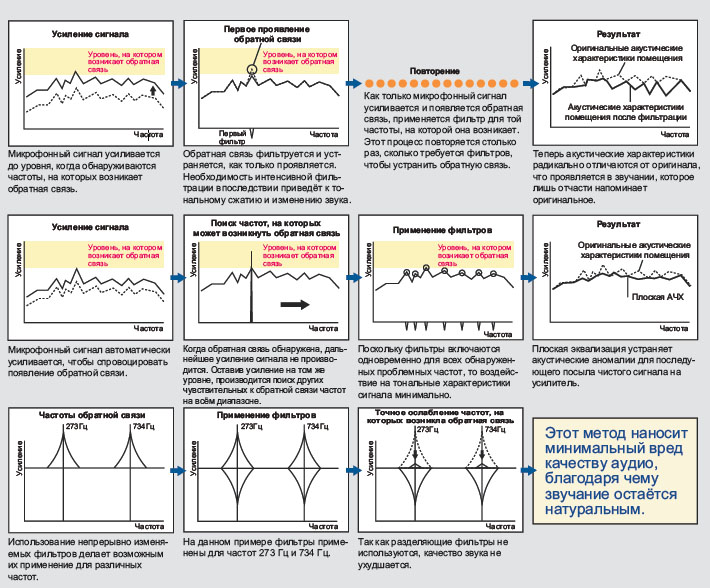

Технология TOA Эта запатентованная технология заключается в автоматическом обна ружении частот, на которых возникает обратная связь. Как только эти частоты обнаружены, подавитель автоматичес ки применяет узкополосные режектор- ные фильтры, которые в свою очередь резко и точно ослабляют обнаружен ные проблемные частоты. Вследствие этого искажение аудиосигналов минимально, так как подавитель воздействует только на проблемные частоты, понижая их уровень до безопасного.
Программное обеспечение D-901
 |
 |
| Усиление на входе/выходе | Компрессор / лимитер / гейт |

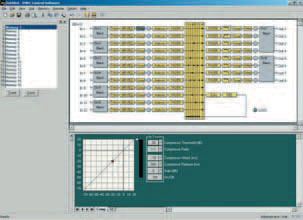

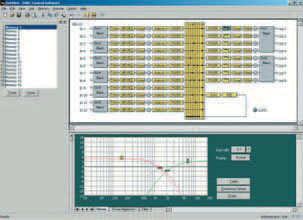

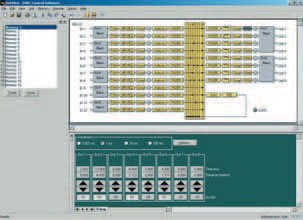

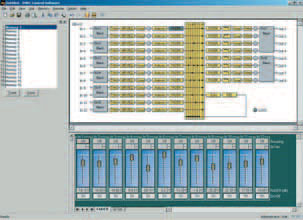

В стандартную комплектацию D-901 входит специализированное ПО для основной установки системы, конфигурирования и настройки параметров микшера с помощью персонального компьютера. ПО обладает интуитивно понятным графическим интерфейсом и предоставляет возможность управления всеми возможными функциями. С помощью него вы можете настроить спады фильтров, их сочетания, параметры кроссовера. Также, с помощью специальных меню, у вас есть возможность мониторинга и настройки матрицы входов/выходов, срезов, эквалайзера, компрессора, автоматического микширования, гейта, фильтрации, задержек, реверберации, системы подавления обратной связи и многого другого. Вы также можете сохранить настройки в пресеты для их моментального вызова по мере необходимости. Кроме того, программное обеспечение определяет уровень пользователя, прежде чем разрешить дистанционное
управление микшером. И наконец, вам будет доступен полный спектр функций защиты.
 |
 |
| Кроссовер | Задержки |

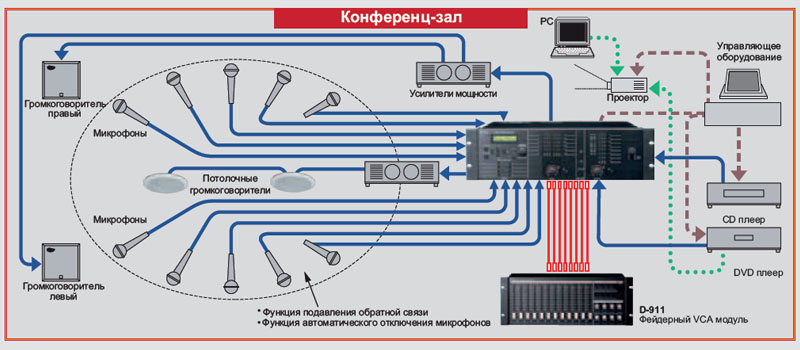

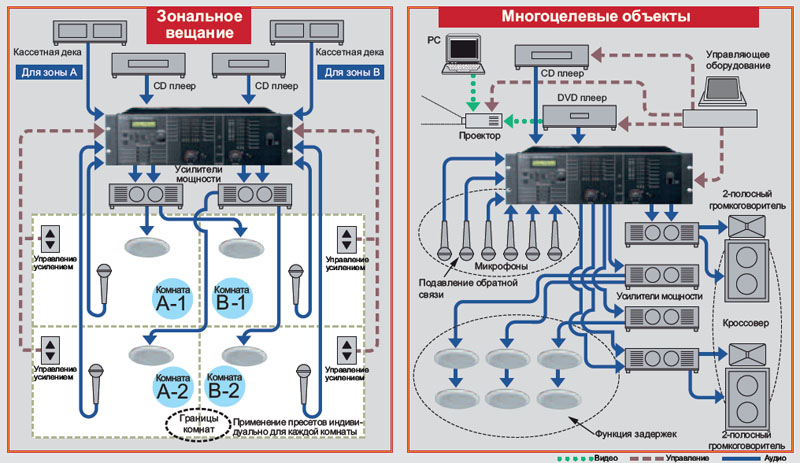

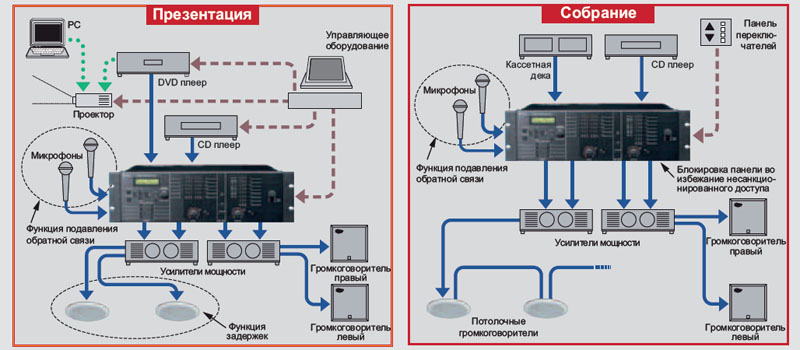

Пример использования
 |
 |
 |
Модули микрофонных/линейных входов
Технические характеристики
| Микрофонный/линейный вход (моно) | ||||
|
D-921F |
D-921E |
D-922F |
D-922E |
| Входы | 2 канала, микрофонный/линейный уровень. Микрофонный: -50/-36 дБ, 4.7 кОм, электронно-балансный, разъем типа XLR-3-31. Линейный: -10/+4 дБВ, 10 кОм, электронно-балансный, разъем типа XLR-3-31. Источник фантомного питания (+15 В, может быть использован при переключении на микрофонный уровень сигнала), переключатель заземления. |
2 канала, микрофонный/линейный уровень. Микрофонный: -50/-36 дБ, 4.7 кОм, электронно-балансный, съемные клеммные колодки. Линейный: -10/+4 дБВ, 10 кОм, электронно-балансный, съемные клеммные колодки. Источник фантомного питания (+15 В, может быть использован при переключении на микрофонный уровень сигнала), переключатель заземления. |
2 канала, -50/-36/-10/+4 дБ (уровень выбирается при помощи DIP-переключателя), 4.7 кОм, электронно-балансный, разъем типа XLR-3-31. Источник фантомного питания (+15 В, включается DIP- переключателем). Переключатель заземления (включается DIP-переключателем). |
2 канала, -50/-36/-10/+4 дБ (уровень выбирается при помощи DIP-переключателя), 4.7 кОм, электронно-балансный, съемные клеммные колодки. Источник фантомного питания (+15 В, включается DIP- переключателем). Переключатель заземления (включается DIP-переключателем). |
| Аналого-цифровой конвертер | 24 бита | 24 бита | 20 бит | 20 бит |
| Частотный диапазон | 20...20000 Гц, ±1 дБ (+4 дБu на входе) | 20...20000 Гц, ±1 дБ (+4 дБu на входе) | 20...20000 Гц, ±1 дБ (+4 дБu на входе) | 20...20000 Гц, ±1 дБ (+4 дБu на входе) |
| Частота дискретизации | 48 кГц | 48 кГц | 48 кГц | 48 кГц |
| Динамический диапазон | Более 100 дБ (IHF-A взвешенный) (+4 дБu на входе) | Более 100 дБ (IHF-A взвешенный) (+4 дБu на входе) | Более 85 дБ (IHF-A взвешенный) (+4 дБu на входе) | Более 85 дБ (IHF-A взвешенный) (+4 дБu на входе) |
| Общие гармонические искажения | Менее 0.05% (+4 дБВ на входе) | Менее 0.05% (+4 дБВ на входе) | Менее 0.05% (+4 дБВ на входе) | Менее 0.2 % (+4 дБВ на входе) |
| Исполнение | Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. | Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. | Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. | Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
| Размеры (Ш x В x Г) |
35 x 119.5 x 178.4 мм | |||
| Вес | 150 г | 140 г | 135 г | 125 г |
| Аксессуары | - | Съемные клеммные колодки (предустановленны на модуле) x 2 | - | Съемные клеммные колодки (предустановленны на модуле) x 2 |
| Цифровой вход | ||
|
|
|
Входы |
2 канала, 2.0 - 7.0 В (p-p), 110 Ом, XLR-3-31 или эквивалентный |
1 стерео канал (с выбором одного из 4-х входов), 0.5 В (p-p), 75 Ом, RCA разъемы x 2, оптоволоконные разъемы x 2 |
Используемый формат |
AES/EBU (2 мультиплексных канала) |
S/PDIF (2 мультиплексных канала) |
Частота дискретизации |
32 - 48 кГц |
32 - 48 кГц |
Исполнение |
Панель: предварительно окрашенный стальной лист, черный, 30% блеска. |
Панель: предварительно окрашенный стальной лист, черный, 30% блеска. |
Размеры (Ш x В x Г) |
35 x 119.5 x 178.4 мм |
35 x 119.5 x 178.4 мм |
Вес |
130 г |
130 г |
D-923AE
D-937SP| Микрофонный/линейный вход (стерео) | ||
|
|
|
Входы |
4 стерео входа (с возможностью выбора одного стерео входа или микширования всех 4-х входов), -10 дБ, 10 кОм , RCA разъемы |
|
Аналого-цифровой конвертер |
24 бита |
|
Частотный диапазон |
20...20000 Гц, ±1 дБ (+4 дБu на входе) |
|
Частота дискретизации |
48 кГц |
|
Динамический диапазон |
Более 100 дБ (IHF-A взвешенный) |
|
Общие гармонические искажения |
Менее 0.05 % |
|
Исполнение |
Панель: предварительно окрашенный стальной лист, черный, 30 |
|
Размеры (Ш x В x Г) |
35 x 119.5 x 178.4 мм |
|
Вес |
145 г |
|
Аксессуары |
- |
|
D-936R
Модули линейных выходов
Технические характеристики
| Модули линейных выходов | |||
|
|
|
|
Выходы |
4 канала, +4 дБu, адаптивная нагрузка более |
4 канала, +4 дБu, адаптивная нагрузка более |
4 канала (2 выхода на каждый канал), - 10 дБu, адаптивная нагрузка более 600 Ом, RCA разъемы. |
Цифро-аналоговый конвертер |
24 бита |
24 бита |
24 бита |
Частотный диапазон |
20 ... 20000 Гц, ±1 дБ |
20 ... 20000 Гц, ±1 дБ |
20 ... 20000 Гц, ±1 дБ |
Частота дискретизации |
48 кГц |
48 кГц |
48 кГц |
Динамический диапазон |
Более 100 дБ (IHF-A взвешенный) |
Более 100 дБ (IHF-A взвешенный) |
Более 100 дБ (IHF-A взвешенный) |
Общие гармонические искажения |
Менее 0.05 % |
Менее 0.05 % |
Менее 0.05 % |
Исполнение |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Размеры (Ш x В x Г) |
35 x 119.5 x 178.4 мм |
35 x 119.5 x 178.4 мм |
35 x 119.5 x 178.4 мм |
Вес |
165 г |
140 г |
150 г |
D-971M
D-971E
D-971R| Модули цифровых выходов | ||
|
|
|
Выходы |
2 стерео канала (с разветвителем, позволяющим разводить аудиосигнал параллельно на оптический и коаксиальный выход), 0.5 В (p-p), 75 |
4 канала, 5.0 В (p-p), 110 Ом, XLR-3-32 или эквивалентный x 2 |
Используемый формат |
S/PDIF (2 мультиплексных канала) |
AES/EBU (2 мультиплексных канала) |
Частота дискретизации |
48 кГц |
48 кГц |
Исполнение |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Размеры |
35 x 119.5 x 178.4 мм |
35 x 119.5 x 178.4 мм |
Вес |
130 г |
130 г |
D-961SP
D-972AE
Модуль дистанционного управления
Технические характеристики
|
|
|
Контрольный вход |
COM + разъемы 1 - 8: открывающее напряжение 5 В DC, ток короткого замыкания 5 мА, съемная клеммная колодка |
COM + разъемы 1-24: открывающее напряжение 5 В DC, ток короткого замыкания 5 мА, разъем RJ45 x 4 |
Управление |
Возможность вызова любой предустановки из памяти |
Возможность вызова любой предустановки из памяти |
Выбор предустановок |
Метод управления: «сухой» сигнал более 100 мс/»сухой» импульс более 100 мс. |
Метод управления: «сухой» сигнал более 100 мс/»сухой» импульс более 100 мс. |
Громкость |
Возможность повышения или понижения громкости для входных и выходных каналов. Метод управления: одноступенчатый «сухой» сигнал более 100 мс, одноступенчатый постоянный «сухой» сигнал с периодом 70 мс на протяжении более 100 мс, сбрасывание при разрыве контакта. Переменный диапазон: от -∞ дБ до +10 дБ. |
Возможность повышения или понижения громкости для входных и выходных каналов. Метод управления: одноступенчатый «сухой» сигнал более 100 мс, одноступенчатый постоянный «сухой» сигнал с периодом 70 мс на протяжении более 100 мс, сбрасывание при разрыве контакта. Переменный диапазон: от -∞ дБ до +10 дБ. |
Каналы |
Метод управления: «сухой» сигнал более 100 мс/»сухой» импульс более 100 мс. |
Метод управления: «сухой» сигнал более 100 мс/»сухой» импульс более 100 мс. Линии входных каналов модуля D-936R (опция) или D-937SP (опция). |
Выбор стерео входа |
Возможность выбора любого стерео входа. Метод управления: «сухой» сигнал более |
Возможность выбора любого из 4-х стерео входов. Метод управления: «сухой» сигнал более 100 мс/«сухой» импульс более 100 мс. |
Контрольный выход |
COM + разъемы 1 - 8: вход с «сухим» контактом, контактная емкость: 24 В DC, 100 мА, съемная клеммная колодка. |
COM + разъемы 1-16: вход с «сухим» контактом, контактная емкость: 24 В DC, 100 мА, разъем RJ45 x 4. |
Исполнение |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Размеры (Ш x В x Г) |
35 x 1 19.5 x 1 78.4 мм |
35 x 1 19.5 x 1 78.4 мм |
Вес |
125 г |
170 г |
D-981
D-983
Модуль VCA управления
Технические характеристики
|
|
Контрольный VCA вход |
+5 В GND, разъемы 1 - 20 (12 входных каналов, 8 выходных каналов), разъем RJ45 x 4, управление громкостью каждого входного/выходного канала. Переменный диапазон: от -∞ дБ |
Контактный вход |
COM + разъемы 1-8: открывающее напряжение 5 В DC, ток короткого замыкания 5 мА, разъем RJ45 x 2. |
Выбор предустановок |
Метод управления: «сухой» сигнал более 100 мс/»сухой» импульс более 100 мс. |
Управление громкостью |
Возможность повышения или понижения громкости для входных и выходных каналов. |
Каналы |
Возможность включения и отключения любого входного/выходного канала. Метод управления: «сухой» сигнал более 100 мс/«сухой» импульс более 100 мс. |
Выбор стерео входа |
Линии входных каналов модуля D-936R (опция) или D-937SP (опция). Возможность выбора любого стерео входа. Метод управления: «сухой» сигнал более 100 мс/«сухой» импульс более 100 мс. |
Контактный выход |
COM + разъемы 1 - 8: вход с «сухим» контактом, контактная емкость: 24 В DC, 100 мА, разъем RJ45 x 2. |
Исполнение |
Панель: предварительно окрашенный стальной лист, черный, 30 % блеска. |
Размеры (Ш x В x Г) |
35 x 1 19.5 x 1 78.4 мм |
Вес |
170 г |
D-984VC |

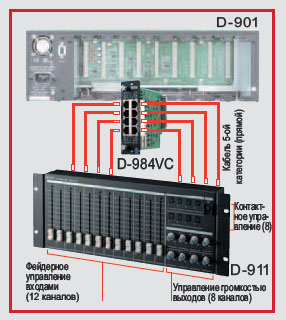

| Подключение модуля D-911 к микшеру D-901 |
Фейдерный VCA модуль
Особенности
- Фейдеры с длиной хода 100 мм.
- Управление громкостью всех каналов + контактные органы управления.
- 12 фейдеров для управления громкостью входов.
- 8 фейдеров для управления громкостью выходов.
- 8 LED индикаторов.
- Дистанционное управление питанием.
- Требуется установка опционального интерфейсного модуля D-984VC.
- Возможность установки в рэковую стойку.
Опции
- D-984VC: интерфейсный VCA модуль.
Технические характеристики
|
D-911 |
Источник питания |
5 В DC (питание от опционального модуля D-984VC) |
Разъем подключения |
Разъем RJ45 x 8 |
Управление громкостью входов |
Фейдеры 100 мм x 12 |
Управление громкостью выходов |
Ручки управления громкостью x 8 |
Контактные органы управления |
Переключатели с подсветкой x 8 |
Выключатель дистанционного управления |
Переключатель дистанционного управления распределителем питания |
Выход дистанционного управления |
Выход с «сухим» контактом. Контактная емкость: 30 В DC, 4A. |
Исполнение |
Панель: предварительно окрашенный стальной лист, черный, 30 |
Размеры (Ш x В x Г) |
482.6 x 177 x 61.3 мм (без защитных аксессуаров) |
Вес |
2.7 кг |
Аксессуары |
Фейдерная ручка (красная, желтая) x по 3 шт., ручка управления громкостью (красная) x 2, винты крепления в стойку x 4, шайбы для винтов крепления в стойку x 4, стоечные крепления (предустановленны на модуле) x 2 |
