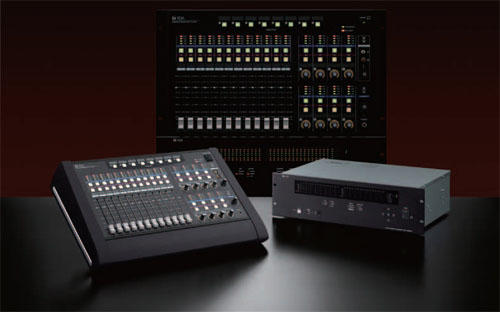

Цифровой микшер серии D-2000

Назад Серия D-2000
Серия D-2000

Цифровой микшер







Особенности

  • Возможность расширения до 128-ми входов/ выходов.
  • Полностью модульная архитектура микшера с возможностью установки различных модулей и подключения самой разнообразной периферии позволяет создать профессиональную аудиосистему наилучшим образом отвечающую потребностям небольших и средних инсталляций.
  • Конфигурация микшера выбирается пользователем.
  • В основе системы лежит 24-шинная матрица.

Автоматическое микширование:

  • NOM (по количеству открытых микрофонов),
  • Дакер (функция автоматического приглушения сигнала).

Высокоэффективное подавление обратной связи:

  • Подавление эффекта обратной связи для 4-х каналов,
  • Возможность выбора до 12-ти проблемных частот для каждого канала.

2 режима подавления обратной связи:

  • Либо автоматический режим с заранее выставленными параметрами, либо динамический режим реального времени.

Функции обработки сигнала:

  • Задержки; ВЧ, НЧ и режекторный фильтр; параметрический эквалайзер; компрессор; гейт; кроссовер; ограничение входного сигнала.

Программный пользовательский интерфейс наглядным образом позволяет быстро настроить параметры микшера.

Область применения

Банкетные залы отелей, закрытые спортивные арены, многозадачные залы и религиозные храмы.

Требования к компьютерной системе

Требования к компьютерной системе
Серия D-2000

Тип компьютера

PC-AT совместимый

Аппаратные требования

CPU: Pentium4 2 ГГц или более мощный.
Память: 1ГБ или больше (рекомендуется 2GB и больше). Видеоадаптер: XGA (1024 x 768) или более мощная. Сетевой адаптер: 10BASE-T или более быстрый.

Операционная система

Windows Vista, Windows XP (SP2) или более поздний выпуск SP.

Программное обеспечение

Необходима установка NET Framework 3.5 (прилагается на CD).

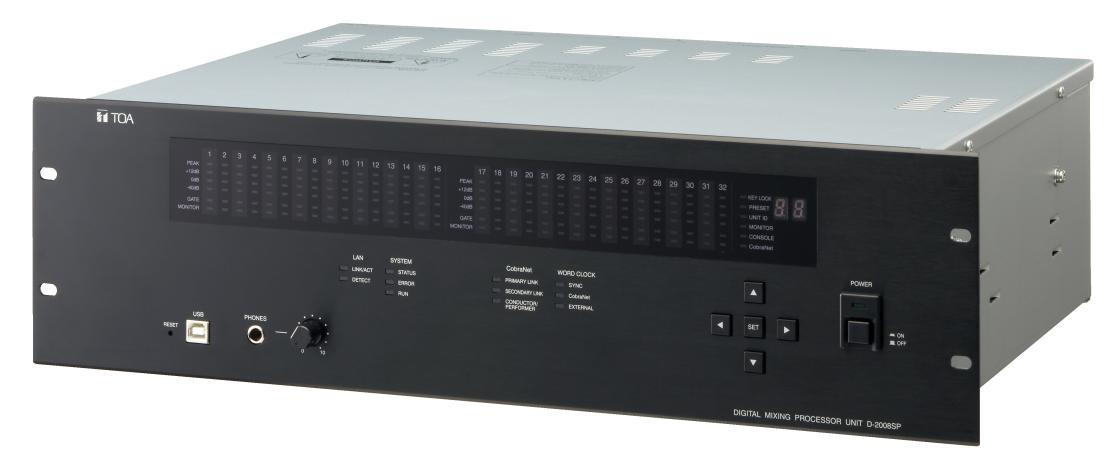

D-2008SP
D-2008SP





Особенности

  • 32 предустановки в памяти.
  • Возможность сохранения до 32-х различных маршрутов сигнала и настроек для быстрого их воспроизведения в различных ситуациях.
  • Интуитивно понятный графический интерфейс.
  • Простое управление при подключении опциональной микшерской консоли (микшер D-2008SP может быть подключен к консоли D-2012C через сетевой интерфейс).
  • Удобное VCA управление.
  • Возможность подключения к усилителям серии D-2000 опционального фейдерного модуля D-911, предоставляющего привычный аналоговый интерфейс управления микшером.
  • Наличие порта RS-232C предоставляет возможность управления микшером при помощи устройств сторонних производителей.
Технические характеристики
D-2008SP

Источник питания

220 - 240 В AC, 50 Гц

Потребляемая мощность

76 Вт

Частотный диапазон

20Гц - 20000 Гц, ±1 дБ (+4 дБ на входе)

Частота дискретизации

48 кГц

Входы и выходы

Входы: максимально 32 канала, модульная конструкция (модули являются опциональными). Выходы: максимально 32 канала, модульная конструкция (модули являются опциональными). Мониторная шина: 1 стерео вход, 1 стерео выход, 1 стерео выход на наушники.

Обработка сигнала

Функция подавления обратной связи, функция автоматического микширования, автоматическое групповое микширование, параметрический эквалайзер, ВЧ фильтр, НЧ фильтр, узкополосный режекторный фильтр, фазовый фильтр, ВЧ полочный фильтр, НЧ полочный фильтр, рупорный эквалайзер, кроссоверный фильтр, компрессор/автовыравниватель, задержка сигнала на выходе, задержка сигнала на шине, матрица, матрица CobraNet, перекрестное усиление.

Предустановки

32

Дополнительные функции

Функция блокировки клавиш

LAN

10BASE-T/100BASE-TX (автоматическое определение стандарта), подключение через коммутатор.
Сетевой протокол: TCP/IP. Кабель подключения: экранированный витой кабель 5-ой категории или более высокой (CAT5-STP). Максимальная длина кабеля: 100 м (между модулем D-2008SP и коммутатором).

Управление

RS-232C, D-sub разъем (9 -контактный) используется для внешнего управления.

Два слота для модулей дистанционного управления.

+5 °C ... +40 °C

Рабочая температура

+5 °C ... +40 °C

Размеры

482 x 132.6 x 343.4 мм

Вес

6,3 кг

МОДУЛИ

Входные модули

Микрофонный/линейный вход (моно)

  D-921E D-921F D-922E D-922F

D-2000AD1

4-канальный, XLR разъемы

A/D конвертер: 24 бита

Источник фантомного питания (48В)

THD: 0.008% или меньше



D-921E

2-канальный, съемная клеммная колодка

A/D конвертер: 24 бита

Источник фантомного питания (15В)

THD: 0.05% или меньше

D-921F

2-канальный, XLR разъемы

A/D конвертер: 24 бита

Источник фантомного питания (15В)

THD: 0.05% или меньше



D-922E

2-канальный, съемная клеммная
колодка

A/D конвертер: 20 бит

Источник фантомного питания (15В)

THD: 0.05% или меньше

D-922F

2-канальный, XLR разъемы

A/D конвертер: 20 бит

Источник фантомного питания (15В)

THD: 0.05% или меньше

Микрофонный/линейный вход (стерео)

Цифровой вход

D-936R

4-канальный, RCA разъемы

A/D конвертер: 24 бита

THD: 0.05% или меньше

D-936R

D-923AE

2-канальный линейный вход

Формат сигнала: AES/EBU

D-923AE

D-937SP

1-канальный линейный
стерео вход

Формат сигнала: S/PDIF

D-937SP



Выходные модули

Линейный выход Цифровой выход
D-971M D-971E D-971R D-961SP 972AE

D-2000DA1

4-канальный, XLR разъемы

D/A конвертер: 24 бита

THD: 0.008% или меньше



D-971M

4-канальный,
XLR разъемы

D/A конвертер: 24 бита

THD : 0.05% или меньше

D-971E

4-канальный, съемная клеммная колодка

D/A конвертер: 24 бита

THD : 0.05% или меньше

D-971R

4-канальный, RCA разъемы

D/A конвертер: 24 бита

THD : 0.05% или меньше

D-961SP

2-канальный линейный
стерео выход

Коаксиальные RCA разъемы

Формат сигнала: S/PDIF

D-972AE

4-канальный линейный выход

XLR разъемы

Формат сигнала: AES/EBU

Модуль дистанционного управления

Дистанционное управление VCA управление

D-981

8 входов/8 выходов

Съемная клеммная колодка

D-981

D-983

24 входа / 16 выходов

RJ45 разъем

D-983

D-984VC

Интерфейс подключения модуля
дистанционного управления D-911

8 разъемов RJ-45

Управление 12-ю входами, 8-ю выходами

D-984VC
Интерфейсный модуль CobraNet* VCA фейдерный модуль

D-2000CB

  • Обеспечивает передачу аудиоданных между
    несколькими микшерами D-2008SP.

D-911

  • VCA фейдерный модуль имеет 12 контрольных входов и
    8 выходов, а также 8 клавиш управления, используемых
    в сочетании с модулем D-984VC.
*Интерфейс CobraNet был разработан американской компанией Cirrus Logic. Данный интерфейс обеспечивает высококачественную многоканальную цифровую передачу данных посредством сетевого Ethernet протокола, что позволяет использовать существующее стандартное Ethernet оборудование, такое как CAT-5 маршрутизаторы и коммутаторы.

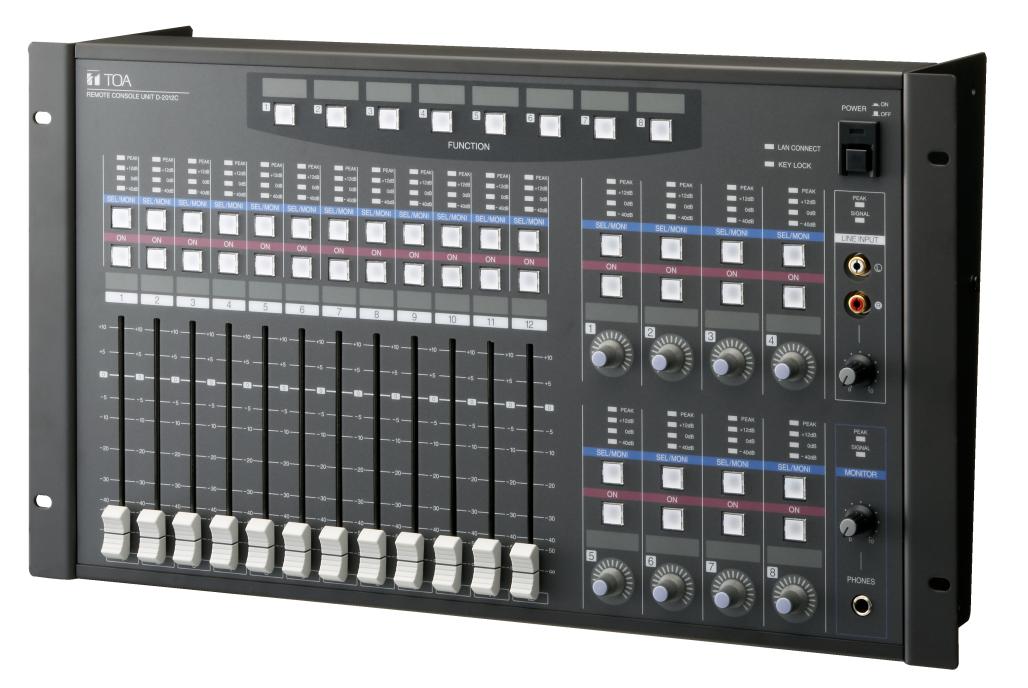

D-2012C
D-2012C

Модуль дистанционного управления





Особенности

  • Опциональная микшерская консоль, упрощающая управление микшером.
  • Микшер D-2008SP может быть подключен к консоли D-2012C через сетевой интерфейс.
  • 12 моторизированных фейдеров и 8 ручек.
  • Возможность управления 80-ю каналами.
  • Упрощенное управление, доступное даже для непрофессионального пользователя.
  • Мониторинг уровней входных и выходных сигналов.
  • Моментальный вызов предустановок из памяти.
  • Контактное управление.
Технические характеристики
D-2012C

Источник питания

Бытовая сеть AC питания, 50 / 60 Гц

Потребляемая мощность

18 Вт

Регулировка громкости

100 мм моторизованные фейдеры x 12, вращающиеся ручки x 8

Входы

1 канал (стерео), от +10 до -20 дБ*1, 10 кОм, небалансный, RCA разъем

Выход на наушники

Стерео 100 мВт + 100 мВт (нагрузка 32 Ом), стандартный стерео разъем phono

Мониторная шина

1 стерео вход, 1  стерео выход

LAN

Сетевой интерфейс: 10BASE-T/100BASE-TX (автоматическое определение стандарта), разъем RJ45, подключение через коммутатор. Сетевой протокол: TCP/IP.
Кабель подключения: экранированный витой кабель 5-ой категории или более высокой (CAT5-STP). Максимальная длина кабеля: 100 м (между модулем D-2008SP и коммутатором).

Управление

RS-232C, D-sub разъем (9 -контактный) используется для внешнего управления.

Размеры

482 x 266 x 138 мм

Вес

6.6 кг
