Модуль контроля пилот-сигнала VX-200SP
Назад

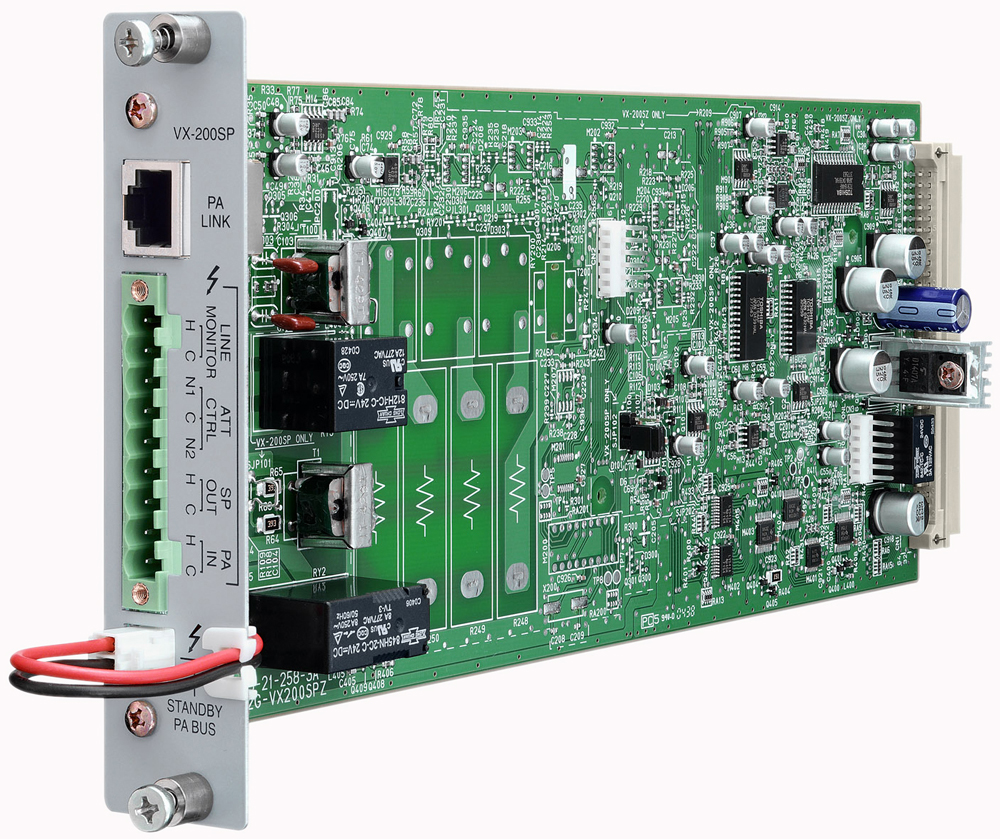

VX-200SP
Модуль контроля пилот-сигнала
Модуль распознания контрольного сигнала (вывода аудиосигнала) устанавливается в транслирующих контурах VX-2000SF. Позволяет контролировать целостность линии, детектируя в ней наличие контрольного сигнала (пилот-тон)
| Технические характеристики | |
|---|---|
| Источник питания | 24 В, постоянный ток (питается от блока VX-2000SF) |
| Потребляемый ток | Не более 100 мА |
| Входы | Вход линии громкоговорителей |
| Выходы | Линейный выход, выход линии громкоговорителей |
| Управляющие входы | Вход контроля неисправности плавкого предохранителя, вход контроля температурного режима, вход контроля пилот-тона |
| Управляющие выходы | Выход перехода в аварийный режим, выход управления аттенюатором |
| Система обнаружения неисправностей | Обнаружение короткого замыкания, обрыва в цепи (метод обнаружения по пилот-тону), неисправности земли |
| Покрытие | Панель: алюминий, белый цвет |
| Размеры | 30,5 (в ширину) х 116,6 (в высоту) х 291,4 (в глубину) мм |
| Вес | 230 г |
| Модель блока для установки модуля | VX-2000SF |
* 0 дБ = 1 В
Аксессуары
- Винтовые зажимы………………………1
Дополнительные аксессуары
- Карта эквалайзера: VX-200SE
