Главная рама матричной системы VX-2000

Назад VX-2000
VX-2000

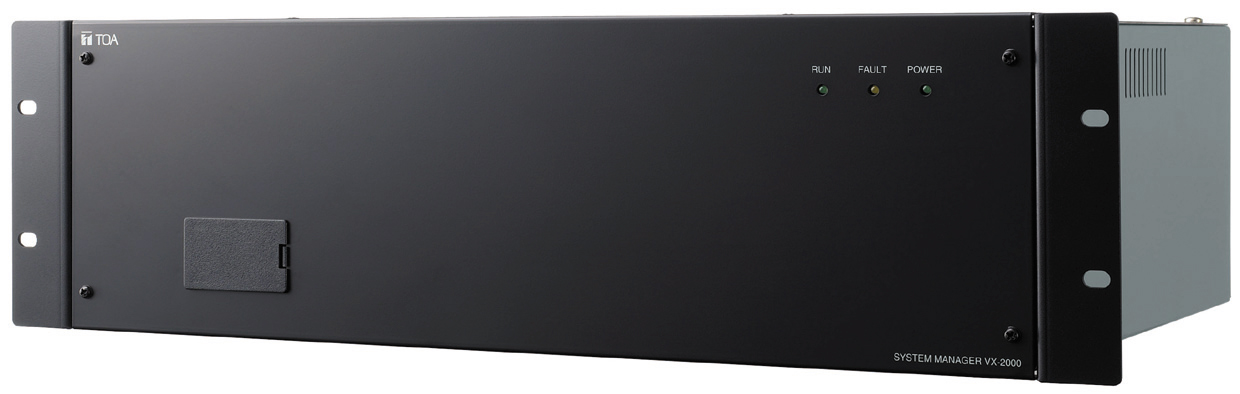

Главная рама матричной системы VX-2000

Главная рама матричной системы VX-2000, подключение до 8 микрофонных панелей. Параметры устанавливаются с компьютера. Оборудование позволяет строить системы емкостью до 50 зон оповещения, 128/128 входных/выходных контактов для возможности соединения со станцией пожарной сигнализации для осуществления оповещения в автоматическом режиме.

Менеджер системы VX-2000

Менеджер системы VX-2000 является центральной матричной секцией, который позволяет принимать звуковые сигналы, объединяя их в 4 звуковые шины, и управляет работой всей системы.

Микрофонные панели и другие источники звука подключаются к модулям входов, установленным в блок VX-2000. Возможно подключение следующих модулей: модуль входов микрофонной панели VX-200XR, модуль аудио входов VX-200XI (с управляющим входом) и модули серии 900 (M-01F, M-01M, M-01P, M-01S, M-03P, M-51F, M-51S, M-61F, M-61S, U-01F, U-01P, U-01R, U-03R, U-03S, U-01S, and U-61S).

В блок может быть установлено до 2-х плат голосовых сообщений.

Блок оборудован внутренним источником сигнала гонга.

Блок имеет 16 управляющих входов и 16 управляющих выходов.



Технические характеристики
Источник питания Источник постоянного тока 24 В (диапазон напряжений 20 - 40 В)
Потребляемый ток Не более 600 мА
Вход -20 дБ*, небалансный вход, 8 слотов для установки модулей VX-200XR, VX-200XI, модули 900 серии (M-01F, M-01M, M-01P, M-01S, M-03P, M-51F, M-51S, M-61F, M-61S, U-01F, U-01P, U-01R, U-01S, U-03R, U-03S и U-61S)
Аудио выходы 0 дБ*, электронный балансный вход, гнездо RJ-45
Выход мониторинга 0 дБ*, электронный балансный выход, гнездо XLR типа (3 пина)
Диапазон рабочих частот 20 - 20 000 Гц
Отношение сигнал/шум Не менее 60 дБ
Коэффициент нелинейных искажений Не более 0,5%
Взаимное проникновение в соседние каналы Не хуже -60 дБ (на частоте 1 кГц, при уровне сигнала 0 дБ*)
Управляющие входы 16 входов, 2 разъема RJ-45, нормально разомкнутый контакт, напряжение 24В, ток короткого замыкания 5 - 10 мА.
Управляющие выходы 16 выходов, 2 разъема RJ-45, открытый коллектор, максимальное напряжение 30 В, ток управления не более 20 мА.
Сигналы гонга Встроенные музыкальные схемы: 4-х тональная восходящая, 4-х тональная нисходящая, 2-х тональная, гонг
Система связи с PC (необходима установка ПО): 9-ти пиновый D-sub разъем, RS-232C. с VX-2000SF: гнездо RJ-45, LONWORKS RS-485
Диапазон рабочих температур от 0 до +40°С
Покрытие Панель: стальная передняя панель, черная (30% глянец), покраска
Размеры 482 (в ширину) х 132,6 (в высоту) х 337 (в глубину) мм
Вес 6,4 кг

* 0 дБ = 1 В

Аксессуары

  • Винты крепления кронштейна к стойке (5х12)… 4
  • Очищающая салфетка …………………………….4

Дополнительные аксессуары
