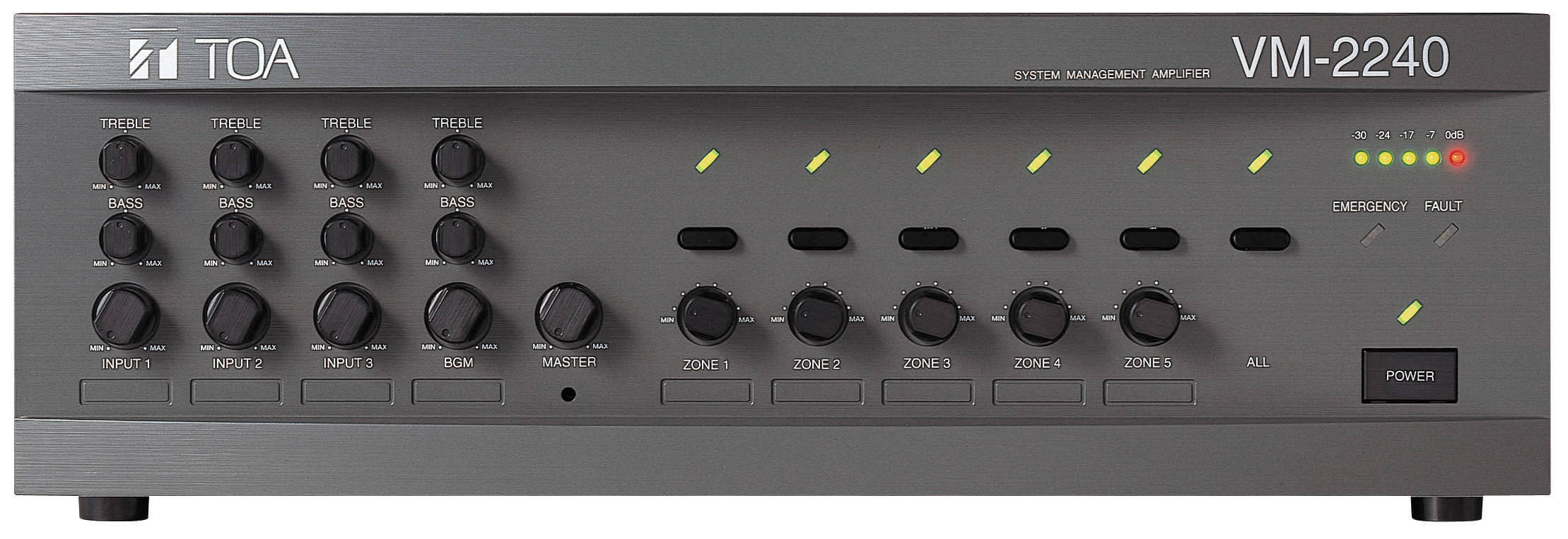

Усилитель мощности VM-2120ER

Назад VM-2120ER
VM-2120ER

Усилитель мощности 120Вт, 5 зон, 100,70,50V, 3U

Усилитель серии Venas, 120Вт, 5 зон, 100,70,50V, 3U. Подключение до 4-х дист.микрофон.пультов, объединение до 8 усилителей (до 45 зон). Автомат.оповещение, контроль линий громкогов.и работоспособности усилителя.

Технические характеристики
Тип VM-2120 VM-2240
Питание AC: 120 В или 230 В, 50/60 ГцDC: 24 В / 7,5 A (VM-2120), 15 A (VM-2240), зажим - винт М3,5, изолирующее расстояние 8 мм, кабель AWG22 - AWG14 или подобный
Потребляемая мощность Без сигнала
37 Вт 54 Вт
При нормальной работе (согласно EN60065: 1998 раздел 4.2)
107 Вт 255 Вт
При работе с паспортной выходной мощностью
201 Вт 549 Вт
Потребляемый ток Без сигнала
0, 7 A 1 A
При нормальной работе (согласно EN60065: 1998 раздел 4.2)
2,1 A 5 A
При работе с паспортной выходной мощностью
5,2 A 14 A
Паспортная выходная мощность 120 Вт 240 Вт
Выходное напряжение / выходное сопротивление 100 В / 83 Ом (или 70 В / 42 Ом, или 50 В / 21 Ом) 100 В / 42 Ом (или 70 В / 21 Ом, или 50 В / 10 Ом)
Рабочий диапазон частот 50 - 16000 Гц
Коэффициент нелинейных искажений <1 %
Отношение сигнал / шум >60 дБ
Регулировка тембра Низкие частоты: 100 Гц ± 10 дБ, высокие частоты 10 кГц ± 10 дБ(отдельная настройка по входам 1-3 и BGM)
Подключение микрофонной панели / дополнительного усилителя Два разъема RJ-45 для подключения микрофонной панели RM-200M и блоков VM-2120 и VM2240 (в качестве дополнительного усилителя).Максимальное расстояние: 800м, кабель связи: экранированный кабель 5 категории со скруткой пары (стандарт TIA/EIA-568A).
Аудио входы
Входы 1-3 -60 дБ*1 (MIC) / -10 дБ*1 (LINE), 600 Ом, балансный вход*2 с дополнительным XLR-разъемом (мама) / телефонным джеком (вход 1 оборудован также DIN-разъемом*3).
Телефонный пейджинг Блок зажимов
Звук: -10 дБ*1, 10 кОм, балансный вход с зажимом заземления оплетки*2
Управление: Активируется при замыкании. Постоянное напряжение без нагрузки 30 В, ток короткого замыкания <0,1 А.
BGM 1, 2 -20 дБ*1, 10 кОм, RCA-разъем, моно
Вход усилителя мощности 0 дБ*1, 10 кОм, RCA-разъем
Вход линии внешнего динамика Линия 100 В для вещания на все зоны (этот вход выбирается, когда активируется управляющий сигнал "Прерывание передачи")
Аудио выходы
Выход на динамики Выход с паспортной мощностью (регулятор уровня на максимуме), разъем с креплением на винтах*7
Селектор зоны 5-зоновый селектор с аттенюатором (могут быть выбраны все зоны)
Выход для прямого подключения динамика Прямой выход с выходного трансформатора усилителя мощности (в обход аттенюатора), разъем с креплением на винтах*7
Линейный выход 0 дБ*1, 10 кОм, RCA-разъем
Выход для записи 0 дБ*1, 10 кОм, RCA-разъем
Выход предусилителя 0 дБ*1, 10 кОм, RCA-разъем
Управляющие входы 1-3 Для управления входов 1-3, блок зажимов. Активируется при замыкании. Постоянное напряжение без нагрузки 3,3 V, ток короткого замыкания <1 mА.
Разъем контроля и управления 25-ти пиновый, D-sub разъем.
Входы: Активируются при замыкании. Постоянное напряжение без нагрузки 3,3 V, ток короткого замыкания <1 mА.
Выходы: Открытый коллектор, максимальное напряжение 30 В, максимальный ток <10 мА.
(1) Внешнее управление
Управление сообщениями*4.
Управление питанием.
Управление экстренными сообщениями.
Прекращение передач с данного блока (при поступлении сигнала с другого (внешнего) оборудования).
(2) Выходы состояния
Неисправность связи с микрофонной панелью
Включено питание по переменному току
Включено питание по постоянному току
Неисправность источника звука платы голосовых сообщений
Светится индикатор FAULT
Выключатель питания включен
Выходы управления внешним аттенюатором Разъем с креплением на винтах*7, релейный выход на замыкание, максимальное напряжение 30 В DC, 125 В AC, ток коммутации <7 А (DC и AC).
Разъем платы контроля линий*5 25-ти пиновый, D-sub разъем.
Входы: Активируются при замыкании.
Постоянное напряжение без нагрузки 3,3 V, ток короткого замыкания <1 mА.
Выходы: Открытый коллектор, максимальное напряжение 30 В, максимальный ток <10 мА."
Питание 24 В DC / 0,1 А, для питания сменного блока управления усилителем RU-2001/2002, блок зажимов*6.
Тональные сигналы Встроенные: 2-х тоновая, убыстренная 2-х тоновая, 4-х тоновая с повышением тона, однотоновая, 4-х тоновая с повышением и понижением тона, Гонг, без сигнала.
Вентилятор В зависимости от температуры радиатора: <50° - не работает.50-85° - переменная скорость вращения.>85° - высокая скорость вращения.
Возможности Объединение двух блоков (VM-2120 или VM-2240)
Прерывания на экстренные сообщения
Управление приоритетами передач
Функция обнаружения отказов
Питание микрофонной панели от усилителя
Диапазон рабочих температур 0 - 40 °С
Внешняя отделка Панель: пластик.
Корпус: сталь, краска.
Размеры 419(в ширину)х143,3(в высоту)х355,7(в глубину) мм
Вес 12,5 кГ 14,5 кГ

*1 0 дБ = 1 В.

*2 При использовании трансформатора IT-450 может быть получен гальванически развязанный балансный вход.

*3 Для подключения микрофона PM-660 с кнопкой управления.

*4 Требуется плата голосовых сообщений EV-200.

Сообщения и звуковые сигналы должны быть предварительно записаны на CF-карту, устанавливаемую на плату EV-200.

*5 Требуется плата контроля линий SV-200.

*6 Кабель AWG26 - AWG20 или подобный.

*7 Кабель AWG24 - AWG12 или подобный.

Характеристики AWG кабелей

AWG Диаметр, мм Сечение, мм2
12 2,052 3,309
14 1,628 2,082
20 0,8128 0,5189
22 0,6426 0,3243
24 0,5105 0,2047
26 0,4039 0,1281

Примечание: конструкция усилителя может быть изменена заводом изготовителем без ухудшения характеристик всего блока.

Общая мощность (до 480 W) может быть подведена к 10 зонам (при использовании 2 VM-2240) - выборочно или ко всем зонам одновременно.
Выполняется мониторинг каждой линии до динамика или отказов усилителя мощности с отображением их состояния (требуется дополнительная плата SV-200M).
Воспроизводится 5 сообщений общего назначения, один тональный сигнал и 2 сообщения оповещения (оповещения можно записывать, используя дополнительную плату голосовых сообщений EV-200)
Возможен выбор тонального сигнала из шести встроенных музыкальных схем и одной записываемой (EV-200) для привлечения внимания к передачам.
В случае отказов по питанию автоматически подключается резервная батарея.
В случае возникновения чрезвычайных ситуаций обеспечивается воспроизведение голосовых инструкций по стандарту EN60849. При возникновения чрезвычайных ситуаций оповещения идут в обход общего регулятора громкости и внешнего аттенюатора, что позволяет слышать передачу по всем зонам.
Сообщения имеют различные уровни приоритета: наивысший уровень - это оповещения при возникновения чрезвычайных ситуаций, а также еще 4 уровня передач общего назначения.
Возможна настройка как на 100 В линию передачи (стандартная), так и на 50 или 70 В (переключение производится внутри блока). Может быть подсоединено до 4 микрофонных панелей, общая длина кабелей при этом может достигать 800 м (RM-200M/210). Зоны вещания могут быть запрограммированы на 5 групп для обеспечения группового вещания (микрофонная панель может быть подключена к группам 1 и 2 вне этих 5 групп).

Чистая, без искажений передача голосовых сообщений обеспечивается встроенной схемой компрессора (RM-200M/210).
