SX-2100AO - блок аудио выходов матричной системы

Назад SX-2100AO

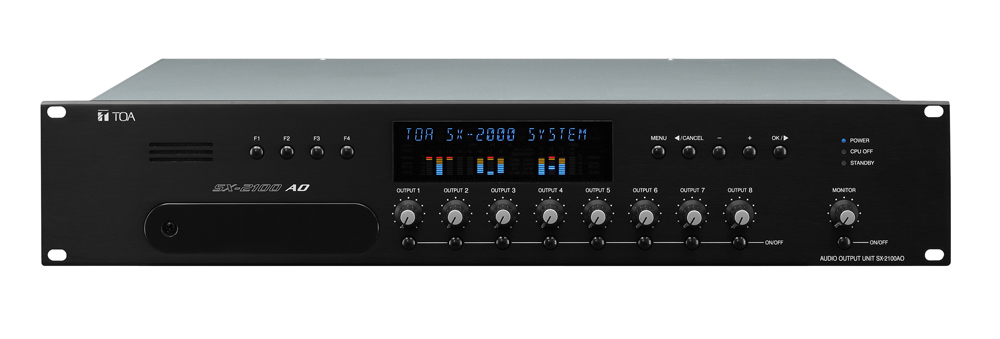

SX-2100AO

Блок аудио выходов матричной системы

Блок SX-2100AO является блоком аудио выходов матричной системы. В системе может использоваться несколько таких блоков. Каждый из блоков имеет восемь аудио выходов и два входа для микширования и подачи на выбранные выходы. Кроме этого имеется восемь входов и восемь выходов управления. В блоке предусмотрена система определения неисправности в линиях громкоговорителей: обрыв, замыкание на землю и короткое замыкание! Передача сигналов от аудио входов на блок SX-2100AO осуществляется в цифровом виде, однако для одновременной передачи сообщения на все зоны, например, в случае возникновения экстренных ситуаций, используется аналоговый аудио выход. Уровни выходных сигналов отображаются на индикаторах уровня, которыми снабжен каждый канал аудио выхода. Регулировка уровня сигнала по каждому каналу осуществляется программно, с использованием программного обеспечения SX-2100, или регуляторами, расположенными на передней панели блока. Конфигурирование системы производится с помощью бесплатного ПО, входящего в комплект поставки. Каждый из каналов можно прослушать через внутренний громкоговоритель. Блок снабжен аудио входом экстренных оповещений и управляющий вход прерывания передачи (24В). Блок SX-2100AO оборудован двумя входами питания для поддержания функции резервного питания. Кроме этого предусмотрен автоматический переход усилителя в дежурный режим и резервирование вышедшего из строя усилителя.

Технические характеристики
Питание 24В, постоянный ток. Наличие 2 входов питания позволяет использовать систему резервного питания.
Потребляемый ток Не более 1.2 А (при питании от источника постоянного напряжения 24 В)
Связь с УМ
Аудио выходы 8 выходов и сигнал режима ожидания, 0дБ*, нагрузка: не менее 600 Ом, балансные, разъем RJ45
Парам. аудио выходов Диапазон частот: 20 - 20000 Гц
Частота дискретизации: ЦАП 48 кГц
24 бит
Соединительный кабель Экранированная витая пара 5 категории (CAT5-STP)
Локальные аудиовходы
Аудио входы 2 входа, 0 дБ*, 10 кОм, балансные, разъем RJ45
Параметры аудио входов Диапазон частот: 20 - 20000 Гц
Частота дискретизации: ЦАП 48 кГц
24 бит
Входы управления 2 входа
Соединительный кабель Экранированная витая пара 5 категории (CAT5-STP)
Связь с SX
Сетевой интерфейс 2 100 BASE-TX, разъем RJ45
Соединительный кабель Экранированная витая пара 5 категории (CAT5-STP)
Аналоговые входы / выходы Входы: 1 вход, разъем RJ45 / Выходы: 1 выход, разъем RJ45
Соединительный кабель Экранированная витая пара 5 категории (CAT5-STP)
Связь с DS
Блок VX-2000DS
Разъем / Кабель 2 интерфейса, разъем RJ45, экранированная витая пара 5 категории (CAT5-STP)
Связь с CI/CO
Блок SX-2000CI или SX-2000CO
Разъем / Кабель 1 интерфейс, разъем RJ45, экранированная витая пара 5 категории (CAT5-STP)
Секция обнаружения неиспр. в линии Соединительный кабель
Предельные значения Система обнаружения неисправностей
Способ
При обрыве
По сопротивлению
Съемный разъем, SP/AMP: 8 пин, STANDBY AMP: 2 пина, AWG 24- AWG 16
100 В, 5 А, среднее значение
Короткое замыкание, разрыв, неисправность земли
По сопротивлению, с использованием оконечного устройства. В нормальном состоянии: 470 кОм между линией громкоговорителей и экраном
Разрыв между линией громкоговорителей и оплеткой
Минимальная нагрузка: 2 кОм (5 Вт) для линии 100 В
Входы управления 8 входов
Выходы управления 8 выходов
