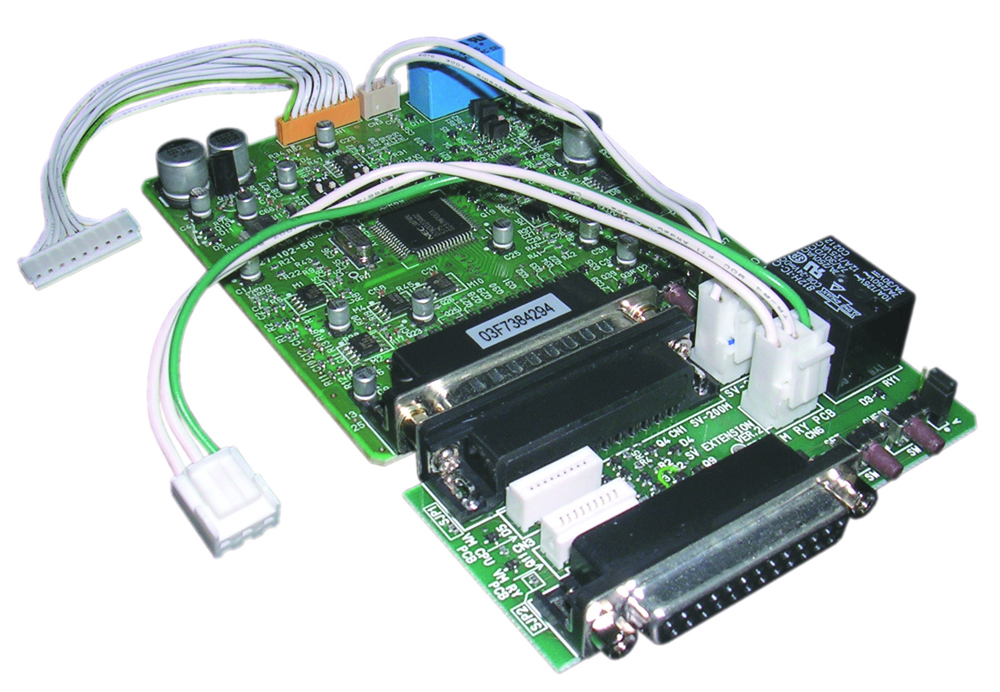

SV-200MA
Плата диагностики. Контроль линий громкоговорителей, усилителя, микрофонной панели
Входы используются для активации функций платы (обнаружение отказов), выходы - для индикации результатов обнаружения отказов.
Выполняет проверку усилителя мощности блока и обнаруживает неисправности линии, после чего выводит результаты проверок на индикатор отказа [FAULT].
Функция проверки линии динамика выполняется путем приостановки вещания и только тогда, когда блок активируется от внешнего оборудования или от внутреннего таймера. В этом случае индикаторы всех зон мигают, показывая, что вещание прервано. При обнаружении .короткого замыкания линии светится индикатор [FAULT] и мигает индикатор той зоны, в которой это замыкание произошло.
| Технические характеристики | |
|---|---|
| Питание | 24 В DC |
| Потребляемый ток | 120 мА |
| Обнаружение ошибки | Неисправность усилителя: 20 кГц (пилот-тон); неисправность громкоговорителя: 40 Гц (импеданс) |
| Контролируемые линии | Линии громкоговорителей автоматически контролируются в зависимости от установленного интервала |
| Установка времени | 10-60 мин. через интервалы 10 мин. |
| Температура окружающей среды | 0 град.С до +50 град.С |
| Допустимая влажность | до 90% |
| Размеры | 90 x 20,6 x 157 мм |
