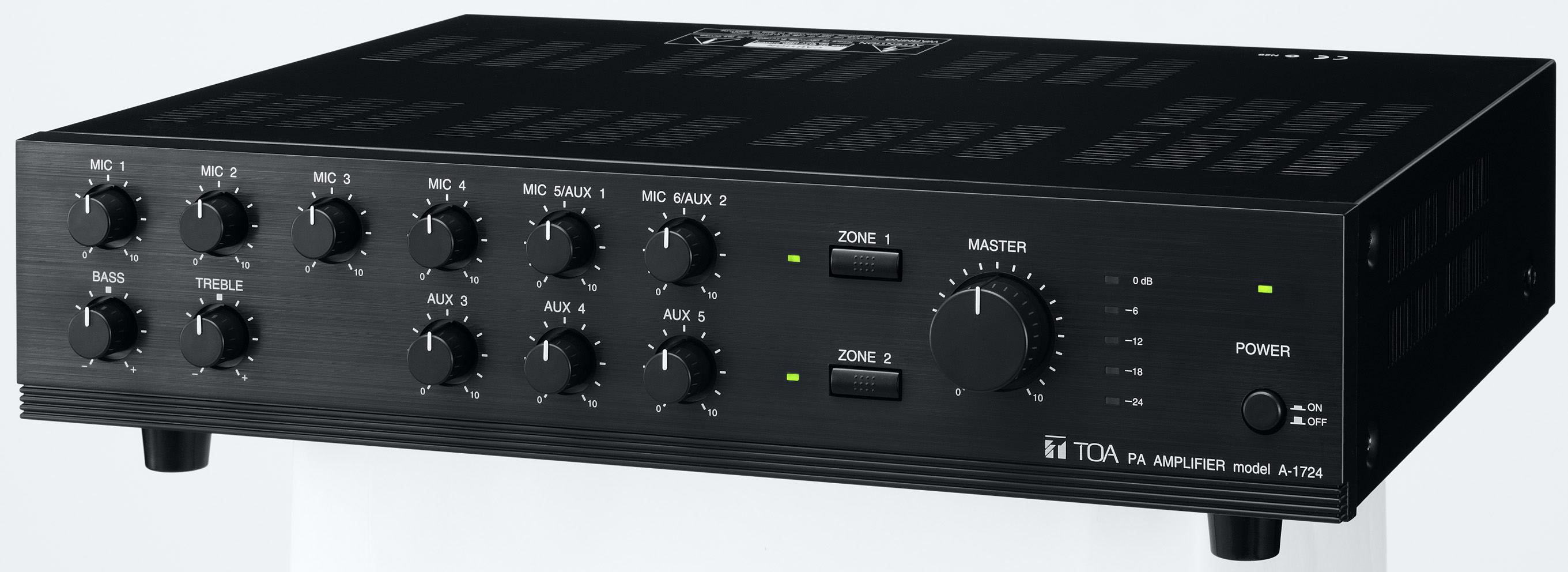

Микшерный усилитель A-1724

Назад

Микшерный усилитель, 30 Вт, 100В 4 Ом, 50-20000 Гц, 3 микр, 2 AUX, 1 тлф входы, селектор на 2 зоны.

Особенности

• 3 микрофонных входа, 3 AUX входа, телефонный вход и вход оповещения.
• 2 зоны вещания могут быть использованы для передач раздельно или вместе.
• Функция обработки приоритетов полезна при пейджинге, объявлениях и оповещениях в чрезвычайных ситуациях.
• Порядок приоритетов:
  • оповещение;
  • телефон (с функцией MUTE);
  • микрофон PM-660D (с функцией MUTE).
• Система управления оповещением будет работать на обе зоны даже в случае отключения питания микширующего усилителя.
• Система телефонного пейджинга позволяет инициировать все вызовы, передающиеся на обе зоны вещания.
• Использование пейджингового микрофона PM-660D позволяет пользователю подключать микрофонный вход 1 к каждой из двух зон или к 2 зонам одновременно.
• Разъем выхода записи.
• Зажимы выходов на динамики зон 1 и 2.
• При желании могут быть задействованы тональные сигналы: однотональный, 2-х тональный, 4-х тональный, нисходящий и восходящий тон.

Технические характеристики
Модель	A-1706	A-1712	A-1724
Питание	AC: 220 - 230 В или 240 В, 50/60 Гц
Выходная мощность	60 Вт	120 Вт	240 Вт
Потребление	150 Вт (ном. мощность)60 Вт (EN60065)	258 Вт (ном. мощность)105 Вт (EN60065)	532 Вт (ном. мощность)220 Вт (EN60065)
Диапазон раб. частот	50 - 20000 Гц (±3 дБ)
Коэффициент нелинейных искажений	Не более 2 % на частоте 1 кГц при номинальной выходной мощности
Входы	MIC 1 - 6: -60дБ*1, 600 Ом, электронно-балансный, XLR-3-31/ тел. джек; AUX 1 - 2: -60дБ*1, 600 Ом, электронно-балансный, XLR-3-31/ тел. джек; (возможен выбор: MIC5 или AUX1, MIC6 или UX2); AUX 3 - 4: -20дБ*1, 10 кОм, небалансный, RCA-разъем; AUX 5 -20дБ*1, 10 кОм, небалансный, XLR-3-31/ тел. джек; PWR AMP IN: 0дБ*1, 600 Ом, небалансный, RCA-разъем; (эквалайзер или ограничитель подключаются между выходом LINE OUT и входом PWR AMP IN)
Выходы	REC: - 0дБ*1, 600 Ом, небалансный, RCA-разъем; LINE: -0дБ*1, 600 Ом, небалансный, RCA-разъем; В ЛИНИЮ:2 зоны, высокоимпедансный*2 линия (100 В), селектор зоны, зажим*3 - винт M4; НА ДИНАМИК: высокоимпедансный*2, линия (100 В), зажим*3 - винт M4; низкоимпедансный (4 - 16 Ом), зажим*3 - винт M4; Примечание: высокоимпедансный и низкоимпедансный выходы не могут быть использованы одновременно.
Питание по линии	Устанавливается отдельно для каждого из входов MIC1 - 6.
Отношение сигнал/шум(в полосе 20 - 20000 Гц)	<100 дБ (общий регулятор уровня на минимуме) <76 дБ (общий регулятор уровня на максимуме) <60 дБ (MIC1 - MIC4) <53 дБ (MIC5, MIC6) <76 дБ (AUX1 - AUX5)
Глубина регулировки тембра	По низким частотам: ±10 дБ на частоте 100 Гц По высоким частотам: ±10 дБ на частоте 10 кГц
Входы управления	Громкостью: зажим*3 - винт M3; Питанием: активируется при замыкании, постоянное напряжение без нагрузки 24 В (при отключенном питании блока), ток короткого замыкания <10 мА, зажим*3 - винт M3
Индикация	Светодиодные индикаторы: уровня мощности (пятиуровневый), питания, зоны.
Диапазон рабочих температур	от -10° C до +40° C
Отделка	Передняя панель: ABS пластик, черный; Корпус: Сталь, черный
Размеры	420(в ширину)х107,7(в высоту)х367(в глубину) мм
Вес	9,3 кг	12,6 кг	13,5 кг
