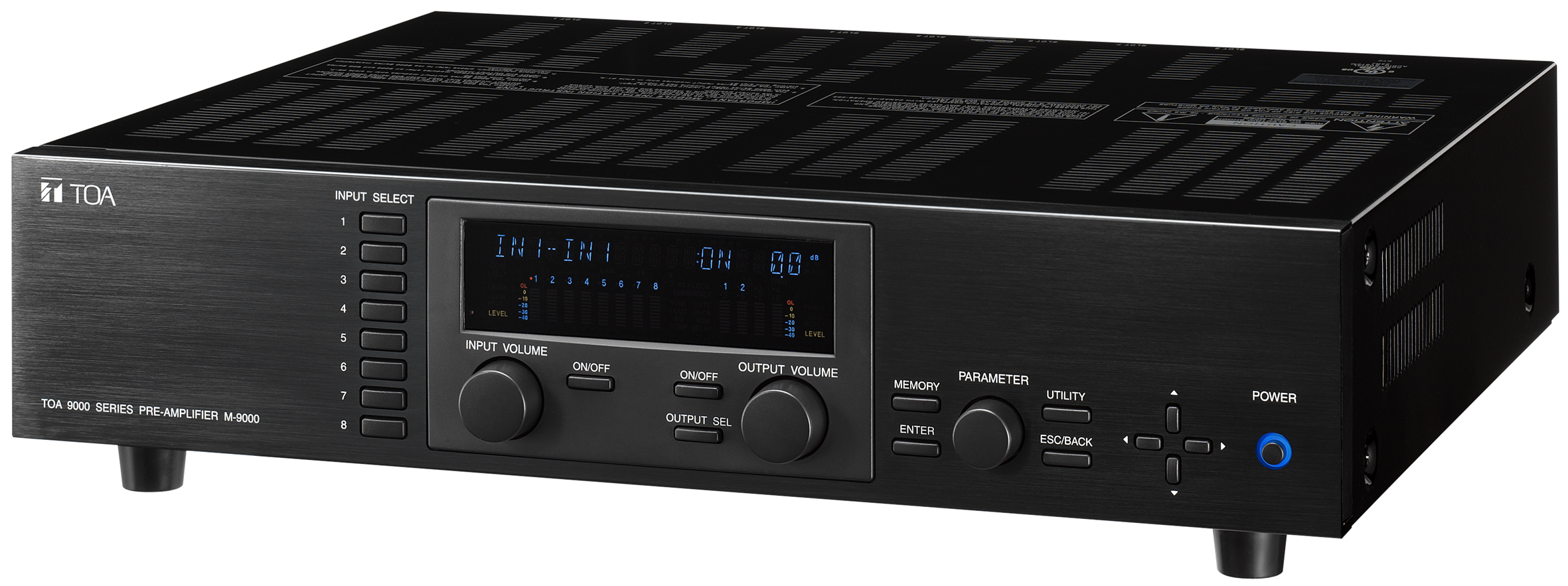

Цифровой матричный микшер M-9000

Назад Серия M-9000
Серия M-9000

Цифровой матричный микшер



Особенности

  • Модульный цифровой матричный микшер.
  • 8 слотов под модули.
  • 2 DSP выхода.
  • 10-полосный параметрический эквалайзер.
  • Функция дакера (в соответствии с приоритетами вещания).
  • 2 режима работы: микшер и матрица.
  • Алюминиевая передняя панель и стальной корпус.
  • Возможна установка в рэковую стойку. Высота 2U.
  • Цвет: черный.
  • Возможность установки различных модулей, панелей дистанционного управления и настройки чувствительности микрофонов под уровень окружающего шума.

Область применения

Рестораны, бары, отели, конференц-залы и залы заседаний, аудитории, офисы, музеи, фитнес клубы и парки отдыха.

Опции

  • D-001T: модуль входов.
  • ZP-001T: модуль телефонного пейджинга.
  • T-001T: модуль выходов.
  • AN-001T: модуль контроля окружающего шума.
  • C-001T: модуль контрольных входов/выходов.
  • AN-9001: измерительный микрофон.
  • ZM-9001: панель дистанционного управления (6 клавиш).
  • ZM-9002: панель дистанционного управления (4 клавиши, 1 регулятор громкости).
  • ZM-9003: панель переключателей (6 клавиш).

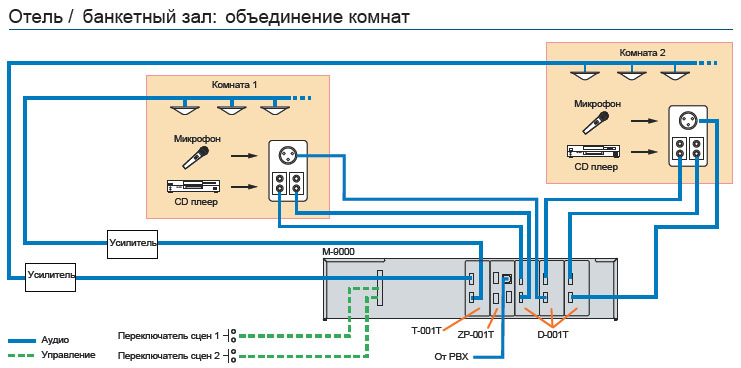

Пример системы

Технические характеристики

M-9000

Аудиовходы

Максимально 8 каналов, модульная конструкция (модули являются опциональными).

Аудиовыходы

Выходы предусилителя 1 и 2: 0 дБВ, 600 Ом, балансные, съемные клеммные колодки (3-контактные), максимально 8 выходов.

Контрольные входы и выходы

RS-232C, D-sub разъем (9-контактный); по 4 контрольных входа и выхода, дистанционное управление громкостью, съемные клеммные колодки.

Перекрестные помехи

> 64 дБ (20000 Гц)

Функции

Регулировка тона (НЧ, ВЧ: ±12 дБ), 10-полосный параметрический эквалайзер (31 уровень изменений, Q: 0,3 ...5), эквалайзер на 15 громкоговорителей, ВЧ фильтр (-12 дБ/октава), НЧ фильтр (-12 дБ/октава), компрессор (глубина от 1 до 5), задержка (от 0 до 40 мс с шагом изменений 1 мс), 32 предустановки для различных площадок и мероприятий, 2 режима работы (микшер или матрица), блокировка клавиш.

Частотный диапазон

20 Гц ... 20000 Гц

Суммарные гармонические искажения

< 0,008 %

Отношение сигнал/шум

90 дБ

Источник питания

230 В (50 / 60 Гц)

Потребляемая мощность

40 Вт

Исполнение

Передняя панель: алюминий, черный. Корпус: стальной лист, черный.

Размеры (Ш x В x Г)

420 x 107.6 x 353 мм, рэковая высота 2 U.

Вес

6 кг (без модулей)

МОДУЛИ

D-001T

D-001T Двухканальный микрофонный/линейный входной модуль с DSP
Два балансных микрофонных / линейных входа
Цифровая обработка сигнала (DSP) 10-полосный параметрический эквалайзер.

  • Регулировка НЧ и ВЧ
  • Управление громкостью
  • Фильтры верхних и нижних частот
  • Компрессор

Настраиваемая чувствительность (9 уровней, от -60 до -10 дБV)
Фантомное питание (24 VDC) Съёмные клеммные колодки Возможна установка до 4-х модулей
Необходим для функции VOX и измерения уровня входа

T-001T

T-001TДвухканальный линейный выходной модуль с DSP
Два балансных линейных выхода
Цифровая обработка сигнала (DSP)

  • 10-полосный параметрический эквалайзер
  • Регулировка НЧ и ВЧ
  • Управление громкостью
  • Фильтры верхних и нижних частот
  • Компрессор
  • Пресеты эквалайзера для акустических систем TOA

Съёмные клеммные колодки
Возможна установка до 3-х модулей

AN-9001AN-9001 Микрофон для определе ния уровня внешнего шума
Конденсаторный микрофон с возможностью
установки на потолке или стене.
Устанавливается в один коммутационный бокс
американского типа.
Используется совместно с модулем AN-001T
или процессором DP-L2
T-001T

ZP-001T Модуль телефонного пейджинга
Телефонный пейджинг до восьми зон
Использует DTMF метод набора для доступа к
выходам
Соединяется с восемью зонами за одну
операцию
Поддержка аналоговых расширений или списка портов
Работа со списком портов требует замыкания контактов
Телефонный разъём RJ-11 и съёмная клеммная колодка
Возможна установка только одного модуля

C-001TC-001T Модуль контрольных входов/выходов
Восемь назначаемых контрольных входов
Выбор события, управление громкостью, выключением звука, питанием
Экстренное отключение звука
Восемь назначаемых контрольных выхода для подключения внешних устройств управления
Съёмные клеммные колодки
Возможна установка только одного модуля
ZM-9003

ZM-9003 Панель дистанционного управления
Четыре взаимосвязанных кнопки и две кнопки
моментального управления
Максимальное сопротивление цепи: 250 Ом на
линию
Устанавливается в два коммутационных бокса
американского типа
Съёмные клеммные колодки
Возможна установка до 2-х модулей

AN-001TAN-001T Контроллер внешнего шума
Автоматически подстраивает выходной уровень
под изменение уровня внешнего шума.
Каждый вход может быть назначен на
управление определённым выходом
Два входа с фантомным питанием +24VDC для конденсаторных микрофонов
14 пресетов коэффициента усиления
Доступен специальный микрофон AN-9001
Возможна установка до 2-х модулей
T-001T

ZM-9001 Панель дистанционного управления
Шесть кнопок для выбора пресетов и
управления громкостью
Кабель подключения: одножильный
экранированный кабель
Максимальное сопротивление цепи:
50 Ом на каждую линию
Устанавливается в один коммутационный бокс американского типа
Возможна установка до 2-х модулей

ZM-9002ZM-9002 Панель дистанционного управления
Четыре кнопки для выбора предустановок и
управления громкостью
Ручка управления громкостью
Кабель подключения: одножильный
экранированный кабель
Максимальное сопротивление цепи:
50 Ом на каждую линию
Устанавливается в один коммутационный бокс американского типа
Возможна установка до 2-х модулей

ZM-9002

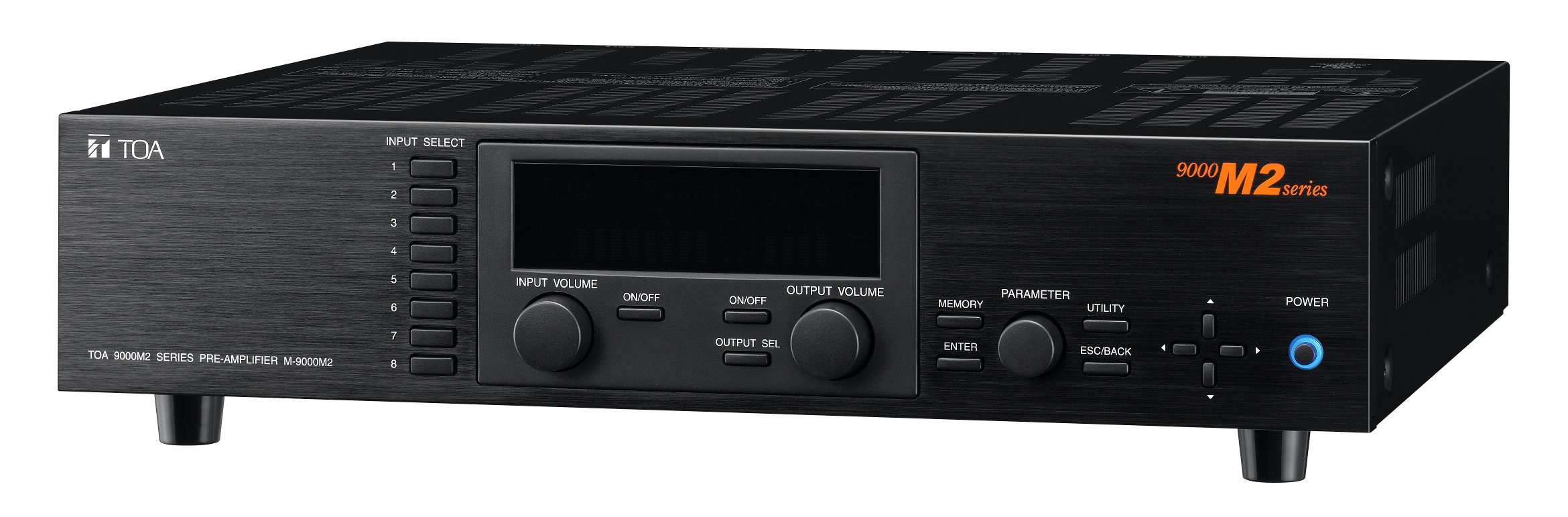

M-9000M2
Серия M-9000

Цифровой матричный микшер

Особенности

  • 2 режима работы: матрица и микшер.
  • 8 слотов под модули.
  • Возможность назначения приоритетов вещания (4 уровня)
  • 2 DSP выхода.
  • 10-полосный параметрический эквалайзер.
  • Функция дакера (в соответствии с приоритетами вещания).
  • Алюминиевая передняя панель и стальной корпус.
  • Возможна установка в рэковую стойку. Высота 2U.
  • Цвет: черный.
  • Возможность подключения до 16-ти панелей к одному микшеру 1 M-9000M2 при использовании модуля RC-001T.
  • Возможность каскадирования панелей.
  • Возможность установки различных модулей, панелей дистанционного управления и настройки чувствительности микрофонов под уровень окружающего шума.
  • Простое в использовании программное обеспечение, открывающее доступ к новым функциям.

Область применения

Рестораны, бары, отели, конференц-залы, залы заседаний, аудитории, офисы, музеи, фитнес клубы и парки отдыха.

Опции

  • RC-001T: модуль с интерфейсом RS-485 (необходим сетевой адаптер AD-246).
  • ZM-9011: Панель дистанционного управления с назначаемыми клавишами (4 клавиши).
  • ZM-9012: Назначаемый регулятор громкости.
  • ZM-9013: Панель дистанционного управления с назначаемыми клавишами (8 клавиш).
  • ZM-9014: : Панель дистанционного управления с назначаемыми клавишами и регулятором громкости.
Технические характеристики
M-9000M2

Аудиовходы

Максимально 8 каналов, модульная конструкция (модули являются опциональными).

Аудиовыходы

Выходы предусилителя 1 и 2: 0 дБВ, 600 Ом, балансные, съемные клеммные колодки (3-контактные), максимально 8 выходов.

Контрольные входы и выходы

RS-232C, D-sub разъем (9-контактный); по 4 контрольных входа и выхода, дистанционное управление громкостью, съемные клеммные колодки.

Перекрестные помехи

> 64 дБ (20000 Гц)

Функции

Регулировка тона (НЧ, ВЧ: ±12 дБ), 10-полосный параметрический эквалайзер (31 уровень изменений, Q: 0,3 ...5), эквалайзер на 15 громкоговорителей,
ВЧ фильтр (-12 дБ/октава), НЧ фильтр (-12 дБ/октава), компрессор (глубина от 1 до 5), задержка (от 0 до 40 мс с шагом изменений 1 мс), 32 предустановки для различных площадок и мероприятий, 2 режима работы (микшер или матрица), блокировка клавиш.

Частотный диапазон

20 Гц ... 20000 Гц

Суммарные гармонические искажения

< 0,008 %

Отношение сигнал/шум

90 дБ

Источник питания

230 В (50 / 60 Гц)

Потребляемая мощность

40 Вт

Исполнение

Передняя панель: алюминий, черный. Корпус: стальной лист, черный.

Размеры (Ш x В x Г)

420 x 107.6 x 353 мм, рэковая высота 2 U.

Вес

6 кг (без модулей)
