Адресная панель пожарной сигнализации GST200N

Описание адресно-аналоговой пожарной сигнализации GST200N


P-9901A -Термопринтер
Характеристики:

Питание: 5В от встроенного БП

Соединение: ленточный кабель к принтерному порту материнсткой платы

Поддержка любых ASCII-символов

LC200 - Плата второго шлейфа
Характеристики:

Питание: 24В от встроенного БП

Соединение: Ленточный кабель к разъему XS2 материнской платы

Плата расширения для панели GST200N-1

Емкость: 242 адреса

P-9930 GST200N Плата связи
Характеристики:

Питание от материнской платы

 RS232 или USB интерфейс для связи панели GST200N с компьютером

Соединение: 20 pin Ленточный кабель к разъему XS2 материнской платы

P-9940A RS485 сетевая карта класса А
Характеристики:

Питание от материнской платы

Соединение: 20 pin Ленточный кабель к разъему XS2 материнской платы

Сетевой интерфейс RS485 для объединения панелей GST в сеть класса А

P-9960 Сетевая карта CAN класса B
Характеристики:

Питание от материнской платы

Соединение: 20 pin Ленточный кабель к разъему XS2 материнской платы

Сетевой интерфейс CAN для объединения панелей GST в сеть CAN класса B (через хаб CAN)

P-9960A-1P-9960A Сетевая карта CAN класса A
Характеристики:

Питание от материнской платы

Соединение: 20 pin Ленточный кабель к разъему XS2 материнской платы

Сетевой интерфейс CAN для объединения панелей GST в сеть CAN класса A



Управление и индикация

LCD-дисплей 8x18 и клавиатура

Индикаторная панель

32SHOUDONGPAN ??
32 зоны светодиодной индикации и 32 программируемых кнопки


Клавиатура



Построение системы

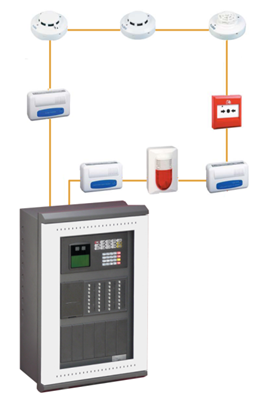

Одна панель GST200N-1 Без сети
GST200N – Емкость
  • 235 адреса
  • 1.2км максимальная длина шлейфа
  • 1.5мм2 кабель



Одна панель GST200N-2 Без сети
GST200N – Емкость

  • Шлейф 1 -235 адреса
  • Шлейф 2 – 242 адреса
  • 1.2км максимальная длина шлейфа
  • 1.5мм2 кабель
